Accessoires pour les boitiers
B7000109

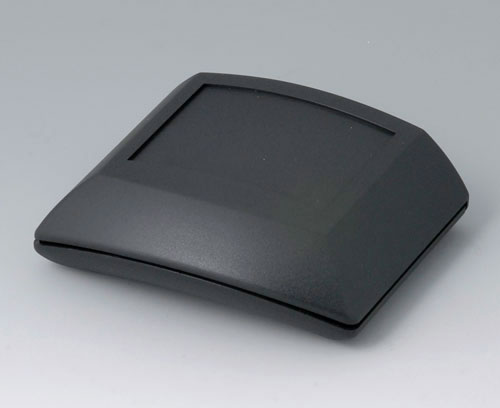

ERGO-CASE S, plate
Design de boitier d'une forme ergonomique pour porter au corps. Partie en creux pour la protection du clavier. Zone transversal pour des interfaces individuelles à la partie frontale.
VersionAvec partie supérieure plate
Fourniture1 partie supérieure et inférieure, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B7000109
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
B7100002
Ressorts de contact, 2 x AAA
Pour contacter les piles.
Fourniture 2 ressorts de contact, 1 connexion en séries des piles
B7100002
Ressorts de contact, 2 x AAAProduit ajouté à votre panier
Accessoires "protection"
B7100005
Joint S
Utilisation : pour l'augmentation du degré de protection du ERGO-CASE S.
Fourniture 1 joint
B7100005
Joint SProduit ajouté à votre panier
Accessoires "muraux/support"
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
B7110028
Élément de fixation L / M / S
Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.
Fourniture 2 fixations, 1 jeu de montage
B7110028
Élément de fixation L / M / SProduit ajouté à votre panier
volcan
B7110048
Jeu de support mural S / M
Support mural spécial pour ranger le boitier ERGO-CASE S/M en l'acrochant au mur et étrier de sécurité comme protection contre le retrait. Avec logement pour contact sur le support mural (à 6 pôles, n° A9178007). Élément de fixation à installer sur le boitier nécessaire (n° B7110028).
Fourniture 1 support mural, 1 étrier de sécurite, 1 vis
B7110048
Jeu de support mural S / MProduit ajouté à votre panier
volcan
Accessoires "porter"
A9100001
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.
Fourniture 1 anneau
A9100001
AnneauProduit ajouté à votre panier
volcan
B7110028
Élément de fixation L / M / S
Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.
Fourniture 2 fixations, 1 jeu de montage
B7110028
Élément de fixation L / M / SProduit ajouté à votre panier
volcan
B7110109
Clip de poche
Clip spécial pour ERGO-CASE S & M. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture 1 clip de poche, jeu de montage
B7110109
Clip de pocheProduit ajouté à votre panier
noir RAL 9005
B7110129
Sangle
Attache élastique avec collier de serrage.
Fourniture 1 sangle
B7110129
SangleProduit ajouté à votre panier
450x35mm
B7110139
Sangle
Sangle avec collier embrochable.
Fourniture 1 sangle
B7110139
SangleProduit ajouté à votre panier
1200x30mm
B7110149
Sangle
Sangle avec collier embrochable.
Fourniture 1 sangle
B7110149
SangleProduit ajouté à votre panier
1500x30mm
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
Options de produit pour B7000109
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : joint
Couleur
noir RAL 9005
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
80 mm
Largeur
96 mm
Hauteur
32 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
65 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
56 mm
Longueur clavier
43,8 mm
Largeur clavier
58,2 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 227 KB
- Fichier AutoCAD DWG 530 KB
- Fichier AutoCAD DXF 2 003 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 158 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00006172.x_t 2 721 KB
- 00006172.STEP 5 823 KB
- 00006172.SAT 6 745 KB
Poids/1 pc
61 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7000109 et transmettez-nous votre demande de devis.
