Accessoires pour les boitiers
A9094107

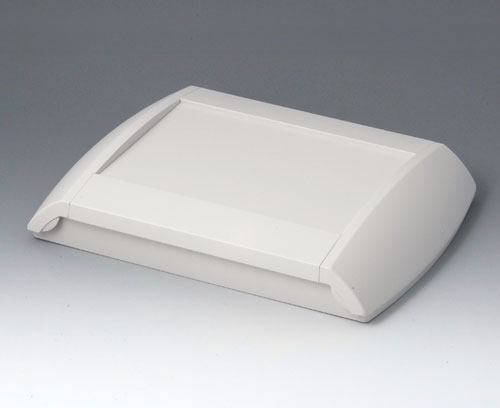

DIATEC M

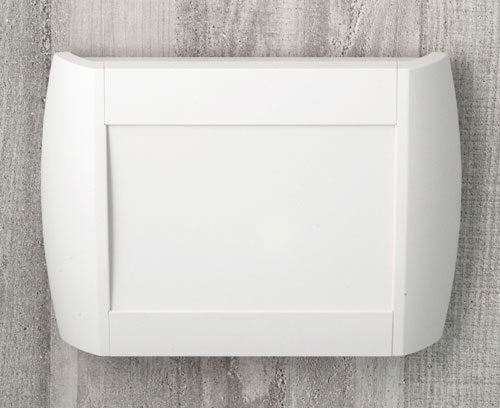

Boitier en 4 parties. La partie inférieure peut être fixé directement au mur, la partie supérieure serait vissée par l'avant et après le boitier serait fermé par 2 obturateurs latéraux. Il est également possible de bloquer la fixation par encliquetage de manière à empêcher un accès non autorisé. Partie en creux pour la protection de clavier. Bossages de fixation dans les parties supérieures et inférieures. Support intégré pour 2 x AA / 1 x 9 V.
FournitureParties supérieure et inférieure, obturateurs latéraux droit ou gauche, 2 éléments de blocage incl., jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9094107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9190002
Ressorts de contact, 2xN/2xAA/2xAAA
Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).
Fourniture 1 contact double, 2 contacts simples
A9190002
Ressorts de contact, 2xN/2xAA/2xAAAProduit ajouté à votre panier
étamé
Accessoires "protection"
A9194007
Plaque enfichable
La plaque enfichable peut être utiliser comme division ou séparation de la zone intérieure, p. ex. comme protection contre le contact quand on échange des piles. 2 barrettes de guidage inclus dans chaque boitier.
Fourniture 1 plaque enfichable
A9194007
Plaque enfichableProduit ajouté à votre panier
gris blanc RAL 9002
156x30x3mm
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9212330
Pieds anti-glissant 12 x 3,5 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9212330
Pieds anti-glissant 12 x 3,5 mmProduit ajouté à votre panier
Options de produit pour A9094107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
270 mm
Hauteur
48 mm
Profondeur
200 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
180 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
180 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
180 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
180 mm
Longueur clavier
127,6 mm
Largeur clavier
179,6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (partie)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 228 KB
- Fichier AutoCAD DWG 581 KB
- Fichier AutoCAD DXF 2 201 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 333 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00009511.x_t 6 787 KB
- 00009511.STEP 9 055 KB
- 00009511.SAT 9 380 KB
Poids/1 pc
412 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9094107 et transmettez-nous votre demande de devis.
