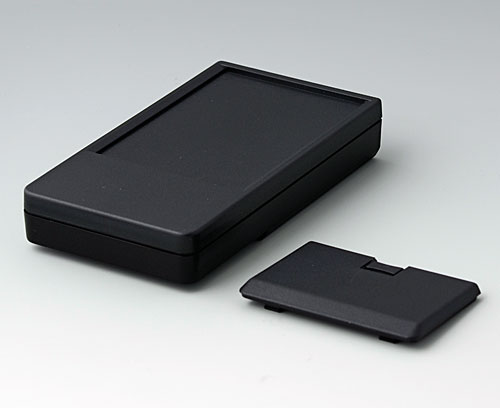

A9072129 DATEC-POCKET-BOX L

A9072129

DATEC-POCKET-BOX L

Boitier de poche de conception robuste, sans joint. Partie en creux pour claviers à membrane souple. Inserts de montage pour circuits imprimés dans les parties supérieures et inférieures. Logement piles accessible de l'extérieur avec couvercle emboîtable dans la partie inférieure. Logement de piles pour 2 x 1,5 V piles rondes NR6 (AA) ou 1 x 9 V pile plate.

Fourniture

Partie supérieure, partie inférieure, couvercle du logement piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
étamé
A9190003 Resorts de contact, 2xN/2xAA/2xAAA

A9190003

Resorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190003

Resorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
nickelé
A9250251 Pièce de maintien

A9250251

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-POCKET-BOX L.

Fourniture 1 pièce de maintien

Fermer

A9250251

Pièce de maintien
Produit ajouté à votre panier
PE cellulaire
50x25x3mm

Accessoires "porter"

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
A9172109 Clip de poche

A9172109

Clip de poche Clip de poche universel. Perçage pour la fixation : espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9172109

Clip de poche
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
62x30mm

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier
A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour A9072129

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
120 mm
Largeur
65 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
68 mm
Larg. circuit imprimé,
partie inférieure
58 mm
Long. circuit imprimé,
partie supérieure
81 mm
Long. circuit imprimé,
partie supérieure
58 mm
Longueur clavier
79,7 mm
Largeur clavier
54,8 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
58 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
