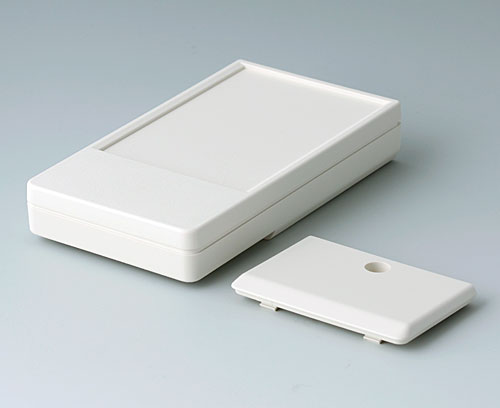

A9071107 DATEC-POCKET-BOX M

A9071107

DATEC-POCKET-BOX M

Boitier de poche de conception robuste, sans joint. Partie en creux pour claviers à membrane souple. Deux inserts de montage pour circuits imprimés dans la partie supérieure et inférieure. Logement piles accessible de l'extérieur. Fermeture du logement piles par une vis filetée dans la partie inférieure. Logement de piles pour 2 x 1,5 V piles rondes LR03 (AAA).
Fourniture : partie supérieure, partie inférieure, couvercle du logement piles, jeu de montage.

Fourniture

Partie supérieure, partie inférieure, couvercle du logement piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
étamé
A9190003 Resorts de contact, 2xN/2xAA/2xAAA

A9190003

Resorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190003

Resorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
nickelé

Accessoires "porter"

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
A9172107 Clip de poche

A9172107

Clip de poche Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9172107

Clip de poche
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
62x30mm

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier
A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour A9071107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations

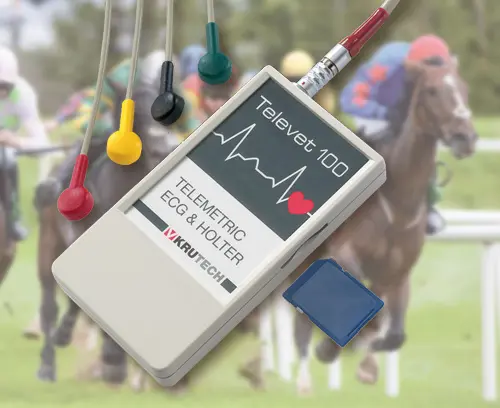

  • Ex. d'applications
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
105 mm
Largeur
58 mm
Hauteur
18,5 mm
Long. circuit imprimé,
partie inférieure
60 mm
Larg. circuit imprimé,
partie inférieure
51 mm
Long. circuit imprimé,
partie supérieure
72 mm
Long. circuit imprimé,
partie supérieure
51 mm
Longueur clavier
71,95 mm
Largeur clavier
49,95 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
43 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
