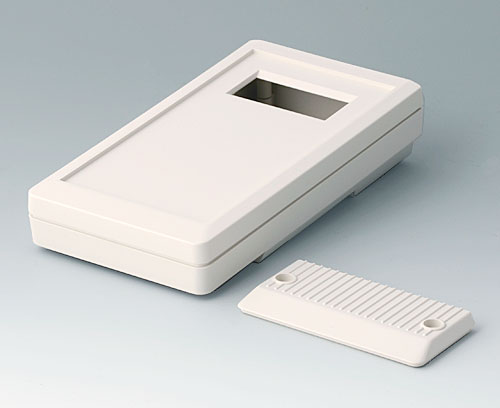

A9073207 DATEC-MOBIL-BOX S, Vers. II

A9073207

DATEC-MOBIL-BOX S, Vers. II

Boitier de petite dimension tenant dans la main, design esthétique. Avec logement piles fermé pour deux piles rondes NR6 1,5 V ou 1 pile plate 9 V. Accessible de l'extérieur. Partie en creux pour la protection de la clavier. Jeu de joints pour IP 65 comme accessoires.

Version

Partie supérieure avec fenêtre pour affichage pour modules LCD 2"

Fourniture

Partie supérieure, partie inférieure, couvercle du compartiment piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9173010 Jeu de contact 9 V, 1 x 9 V

A9173010

Jeu de contact 9 V, 1 x 9 V Pour 1 x 9 V piles plat (PP3), vous offre la protection contre la polarité et la torsion. L'alternative pour les raccords de pile traditionnels.

Fourniture 1 jeu de raccords de pile

Fermer

A9173010

Jeu de contact 9 V, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
A9190011 Ressorts de contact, 2 x AA

A9190011

Ressorts de contact, 2 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 1 contacts double droit, 1 contact simple plus, 1 contact simple moins

Fermer

A9190011

Ressorts de contact, 2 x AA
Produit ajouté à votre panier
Acier
nickelé
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

Fermer

A9250250

Pièce de maintien
Produit ajouté à votre panier
PE cellulaire
50x25x4mm

Accessoires "protection"

A9173001 Jeu de joints S

A9173001

Jeu de joints S Utilisation : pour l'augmentation du degré de protection du DATEC-MOBIL-BOX S.

Fourniture 2 joints, 4 rondelles de joints

Fermer

A9173001

Jeu de joints S
Produit ajouté à votre panier
A9173007 Plaque S, bord gris blanc

A9173007

Plaque S, bord gris blanc Plaques transparentes protègent les afficheurs installés et permettent le degré de protection élevé IP 65 dans la zone d'afficheur. L'imprimé est adapté en ce qui concerne la zone d'afficheur visible. Pour boitier version II.

Fourniture 1 plaque, 1 pellicule auto-adhesive

Fermer

A9173007

Plaque S, bord gris blanc
Produit ajouté à votre panier
Verre acrylique
transparent

Accessoires "muraux/support"

A9226237 Jeu de support mural

A9226237

Jeu de support mural Support mural pour DATEC-MOBIL-BOX S + SENSO-CASE M. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226237

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A9250907 Étrier basculable

A9250907

Étrier basculable Pour la fixation de DATEC-MOBIL-BOX M/S des trous borgnes ont été prévus. Étrier pour obtenir une inclinaison ergonomique. Trous borgnes : 20 mm entraxe, 2 x diamètre = 4,2 mm). On recommand des pieds en caoutchouc anti-dérapants.

Fourniture 1 étrier basculable, jeu de montage

Fermer

A9250907

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A9073207

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
152 mm
Largeur
83 mm
Hauteur
33,5 mm
Long. circuit imprimé,
partie inférieure
104 mm
Larg. circuit imprimé,
partie inférieure
72 mm
Long. circuit imprimé,
partie supérieure
141 mm
Long. circuit imprimé,
partie supérieure
72 mm
Longueur de l'afficheur
45 mm
Largeur de l'afficheur
17 mm
Longueur clavier
129 mm
Largeur clavier
67,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
118 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
