A9077157 JEU: DATEC-CONTROL S, Vers. I, socle..

A9077157

JEU: DATEC-CONTROL S, Vers. I, socle..

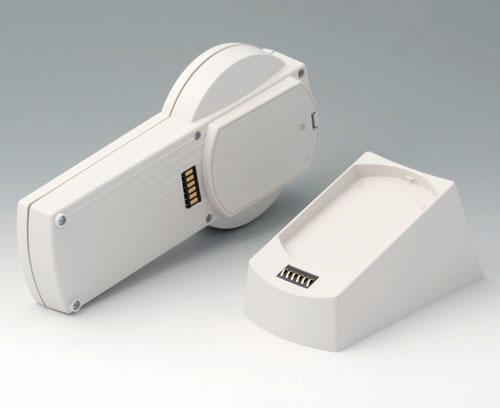

Kit de boitier : DATEC-CONTROL S, version I avec usinage pour le positionneur des contacts 6 pôles et la connexion sécure, 1 socle S, 1 contact mâle (socle) et 1 contact femelle (boitier).

Fourniture

Partie inférieure et supérieure sans fenêtre p. affichage, couvercle du compartiment piles, socle, contact mâle, contact femelle, jeux de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

Fermer

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier
Acier
étamé
A9177310 Logement pile, 1 x 9 V

A9177310

Logement pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (PP3).

Fourniture 1 logement piles, kit de montage

Fermer

A9177310

Logement pile, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

Fermer

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

A9177006 Jeu de joint S

A9177006

Jeu de joint S Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL S.

Fourniture 1 jeu de joint

Fermer

A9177006

Jeu de joint S
Produit ajouté à votre panier

Options de produit pour A9077157

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints • Attention : il est nécessaire d’étancher les contacts
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
228 mm
Largeur
117 mm
Long. circuit imprimé,
partie inférieure
214 mm
Larg. circuit imprimé,
partie inférieure
62 mm
Long. circuit imprimé,
partie supérieure
213 mm
Long. circuit imprimé,
partie supérieure
60 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
314 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
