A9076257

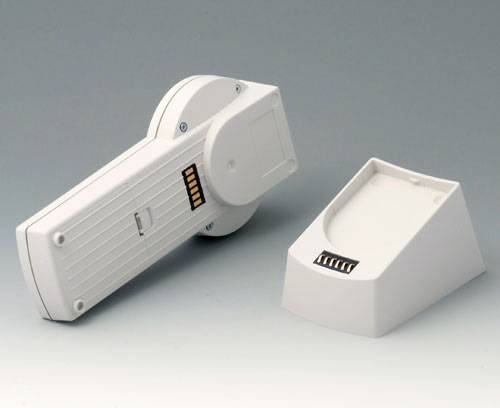

JEU: DATEC-CONTROL XS, Vers. II, socle..

Kit de boitier : DATEC-CONTROL XS, version II avec usinage pour le positionneur des contacts 6 pôles et la connexion sécure, 1 socle XS, 1 contact mâle (socle) et 1 contact femelle (boitier).

Fourniture

Partie inférieure et supérieure avec fenêtre p. affichage, couvercle du compartiment piles, socle, contact mâle, contact femelle, jeux de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9076257

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9176007 Ressorts de contacts, 2 x AA

A9176007

Ressorts de contacts, 2 x AA Pour contacter les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.

Fourniture 2 contacts simples, 1 contact double, 1 pièce en mousse auto-adhésive

A9176007

Ressorts de contacts, 2 x AA
Produit ajouté à votre panier

nickelé
A9176008 Ressorts de contacts, 3 x AA

A9176008

Ressorts de contacts, 3 x AA Pour l'établissement du contact les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.

Fourniture 1 jeu, 1 pièce en mousse auto-adhésive incl

A9176008

Ressorts de contacts, 3 x AA
Produit ajouté à votre panier

nickelé
A9176128 Logement pile XS, 2 x AA ou 1 x 9 V

A9176128

Logement pile XS, 2 x AA ou 1 x 9 V Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 2 piles rondes 1,5 V (AA) ou 1 pile plate 9 V (PP3). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.

Fourniture 1 logement piles

A9176128

Logement pile XS, 2 x AA ou 1 x 9 V
Produit ajouté à votre panier
A9176158 Compartiment piles XS, 3 x AA

A9176158

Compartiment piles XS, 3 x AA Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 3 piles rondes NR6 1,5 V (CEI LR6 1,5 V). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.

Fourniture 1 logement piles

A9176158

Compartiment piles XS, 3 x AA
Produit ajouté à votre panier

gris blanc RAL 9002
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

A9250250

Pièce de maintien
Produit ajouté à votre panier

50x25x4mm

Accessoires "protection"

A9176001 Plaque XS

A9176001

Plaque XS La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d´affichage. Sans peinture.

Fourniture 1 plaque, 1 pellicule autoadhésive

A9176001

Plaque XS
Produit ajouté à votre panier

clair
A9176006 Jeu de joint XS

A9176006

Jeu de joint XS Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL XS.

Fourniture 1 jeu de joint

A9176006

Jeu de joint XS
Produit ajouté à votre panier

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

A9100002

Anneau
Produit ajouté à votre panier

volcan

Options de produit pour A9076257

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive) • Attention : il est nécessaire d’étancher les contacts
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
200 mm
Largeur
94 mm
Long. circuit imprimé,
partie inférieure
190 mm
Larg. circuit imprimé,
partie inférieure
46 mm
Long. circuit imprimé,
partie supérieure
150 mm
Long. circuit imprimé,
partie supérieure
47 mm
Longueur de l'afficheur
45 mm
Largeur de l'afficheur
65 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Accessoires externes - autres

Poids/1 pc
210 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9076257 et transmettez-nous votre demande de devis.
