Accessoires pour les boitiers
A9076207

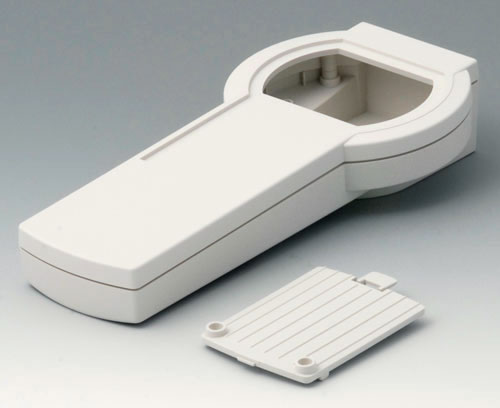

DATEC-CONTROL XS, Vers. II
Boitier manuel pour multiples utilisations avec une zone de commande très maniable et zone d'afficheur pour les modules afficheurs/graphiques. Partie en creux pour claviers. Couvercle du compartiment piles au choix à encliqueter et/ou à visser (compartiment piles acceccoires).
VersionPartie supérieure avec grande découpe pour modules afficheur
FourniturePartie supérieure et inférieure, couvercle du compartiment piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9076207
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9176007
Ressorts de contacts, 2 x AA
Pour contacter les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.
Fourniture 2 contacts simples, 1 contact double, 1 pièce en mousse auto-adhésive
A9176007
Ressorts de contacts, 2 x AAProduit ajouté à votre panier
nickelé
A9176008
Ressorts de contacts, 3 x AA
Pour l'établissement du contact les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.
Fourniture 1 jeu, 1 pièce en mousse auto-adhésive incl
A9176008
Ressorts de contacts, 3 x AAProduit ajouté à votre panier
nickelé
A9176128
Logement pile XS, 2 x AA ou 1 x 9 V
Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 2 piles rondes 1,5 V (AA) ou 1 pile plate 9 V (PP3). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.
Fourniture 1 logement piles
A9176128
Logement pile XS, 2 x AA ou 1 x 9 VProduit ajouté à votre panier
A9176158
Compartiment piles XS, 3 x AA
Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 3 piles rondes NR6 1,5 V (CEI LR6 1,5 V). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.
Fourniture 1 logement piles
A9176158
Compartiment piles XS, 3 x AAProduit ajouté à votre panier
gris blanc RAL 9002
A9250250
Pièce de maintien
Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Fourniture 1 pièce de maintien
A9250250
Pièce de maintienProduit ajouté à votre panier
50x25x4mm
Accessoires "socle"
A9176137
Socle XS
Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.
Version Version de table
Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d´obturation, pieds en caoutchouc
A9176137
Socle XSProduit ajouté à votre panier
gris blanc RAL 9002
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9199005
Décharge de traction
Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.
Fourniture 1 compensation des efforts de traction, 2 vis
A9199005
Décharge de tractionProduit ajouté à votre panier
volcan
Accessoires "protection"
A9176001
Plaque XS
La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d´affichage. Sans peinture.
Fourniture 1 plaque, 1 pellicule autoadhésive
A9176001
Plaque XSProduit ajouté à votre panier
clair
A9176006
Jeu de joint XS
Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL XS.
Fourniture 1 jeu de joint
A9176006
Jeu de joint XSProduit ajouté à votre panier
A9176108
Protecteur XS
Protecteur spécial pour le boitier DATEC-CONTROL XS. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.
Fourniture 1 protecteur
A9176108
Protecteur XSProduit ajouté à votre panier
volcan
Accessoires "muraux/support"
A9226337
Jeu de support mural
Support mural pour DATEC-CONTROL XS. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.
Fourniture 2 boucles, 2 barres, 1 porte-outil
A9226337
Jeu de support muralProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
Accessoires
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
Options de produit pour A9076207
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
200 mm
Largeur
94 mm
Hauteur
39,5 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
190 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
46 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
150 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
47 mm
Longueur de l'afficheur
45 mm
Largeur de l'afficheur
65 mm
Longueur clavier
116 mm
Largeur clavier
50 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (partie)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 322 KB
- Fichier AutoCAD DWG 652 KB
- Fichier AutoCAD DXF 2 508 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 3 834 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00007883.x_t 6 002 KB
- 00007883.STEP 13 382 KB
- 00007883.SAT 13 620 KB
Accessoires externes - autres
Poids/1 pc
120 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9076207 et transmettez-nous votre demande de devis.
