DATEC-COMPACT L

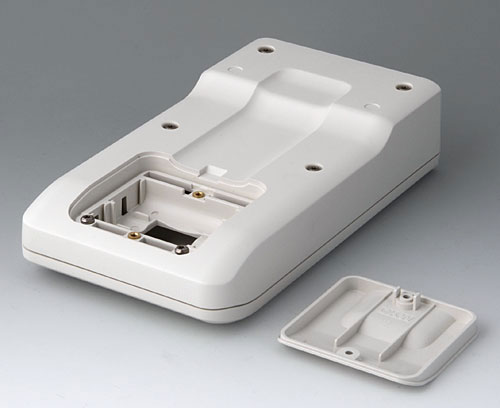

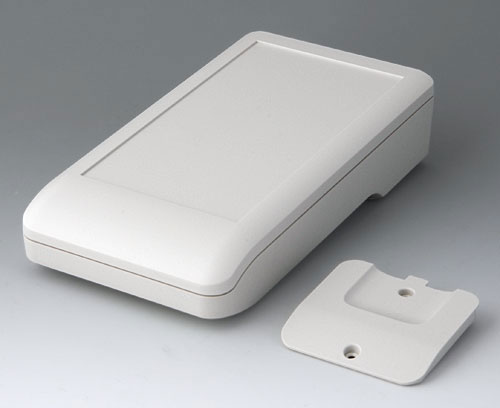

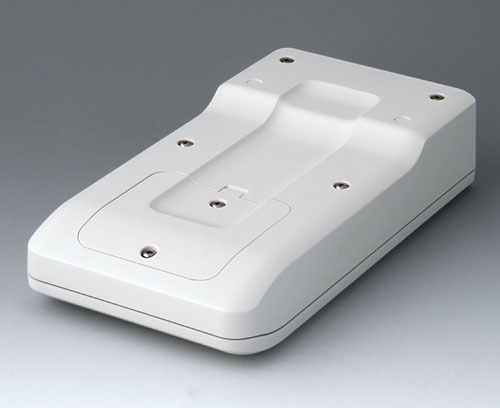

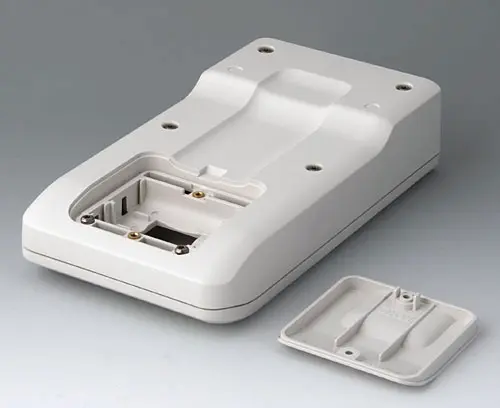

Boitier manuel en trois parties avec joint, de conception robuste et ergonomique. Idéal pour les applications électroniques miniaturisées. Bonne tenue en main grâce au creux pour les doigts dans la partie inférieure et un centre de gravité près du corps. Avec un compartiment pile accessible de l’extérieur pour 3 piles rondes NR6 1,5 V (AA). Zone de commande en creux pour la protection des éléments de commande. Bossages de fixation pour les circuits imprimés et les modules dans les parties supérieure et inférieure.

Version

Avec compartiment piles 3 x AA

Fourniture

Parties supérieure et inférieure, couvercle de compartiment pile, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9007207

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9190023 Ressorts de contact, 3 x AA

A9190023

Ressorts de contact, 3 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 2 contacts double droit, 1 contact simple plus, 1 contact simple moins

A9190023

Ressorts de contact, 3 x AA
Produit ajouté à votre panier

nickelé

Accessoires "socle"

A9107507 Socle L

A9107507

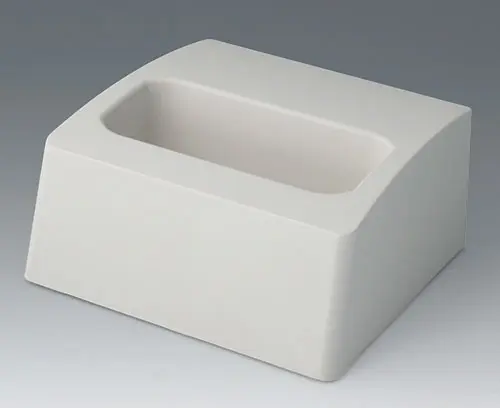

Socle L Socle pratique servant de base et au rangement du boitier DATEC-COMPACT L avec ou sans compartiment pile. Idéal pour le chargement et la transmission des données d’appareils mobiles. Bossages de fixation pour circuits imprimés et composants. Évidements pour ressorts de contact (accessoires).

Fourniture Socle avec plaque inférieure, pieds en caoutchouc et jeu de montage

A9107507

Socle L
Produit ajouté à votre panier

gris blanc RAL 9002
A9193031 Contact à ressort

A9193031

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 15 A. 1,5 mm de course, 1,7 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

A9193031

Contact à ressort
Produit ajouté à votre panier
doré

Accessoires "muraux/support"

A9107627 Support L

A9107627

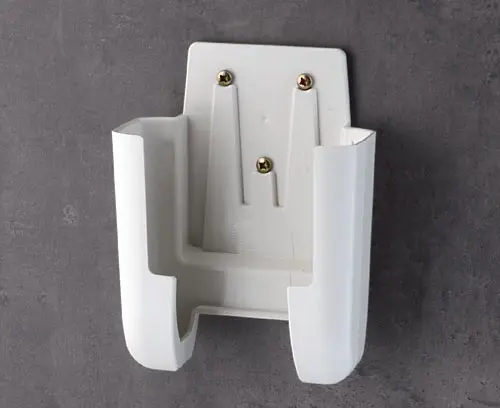

Support L Support spécial pour le DATEC-COMPACT L ; il permet le rangement en toute sécurité d’appareils mobiles fonctionnant par câble ou indépendants. Avec grand évidement pour les connecteurs enfichables. La fixation au mur ou sur des éléments de la construction s’effectue à l’aide de vis usuelles du commerce avec un diamètre de tête de 5,5 à 7 mm.

Fourniture 1 support

A9107627

Support L
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Accessoires

A9193030 Broche de contact

A9193030

Broche de contact Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.

Fourniture 1 broche de contact

A9193030

Broche de contact
Produit ajouté à votre panier
doré
A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9007207

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
206 mm
Largeur
110 mm
Hauteur
47 mm
Long. circuit imprimé,
partie inférieure
100 mm
Larg. circuit imprimé,
partie inférieure
98 mm
Long. circuit imprimé,
partie supérieure
165 mm
Long. circuit imprimé,
partie supérieure
100 mm
Longueur clavier
157,3 mm
Largeur clavier
83,3 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
255 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9007207 et transmettez-nous votre demande de devis.
