DATEC-COMPACT S

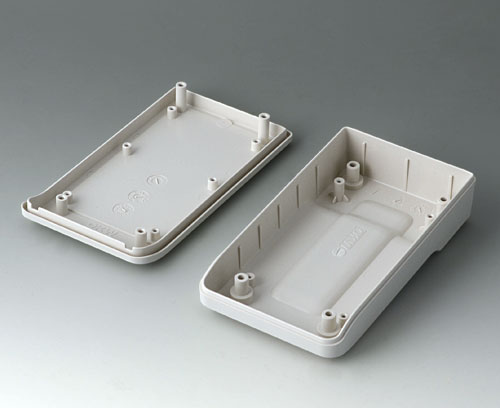

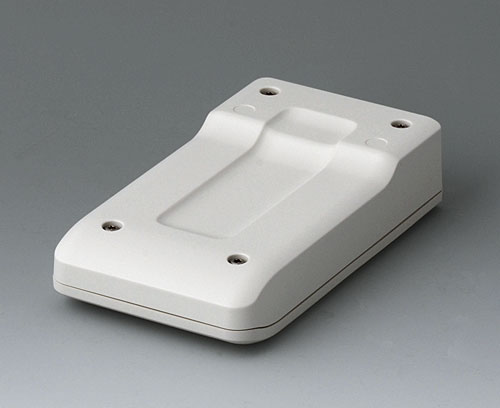

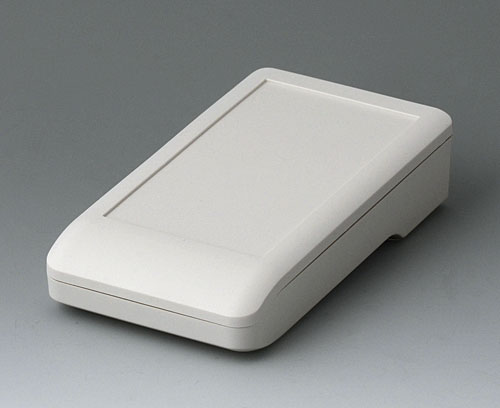

Petit boitier manuel en deux parties, de conception robuste et ergonomique. Bonne tenue en main grâce au creux pour les doigts dans la partie inférieure. Zone de commande en creux pour la protection des éléments de commande. Bossages de fixation pour les circuits imprimés et les modules dans les parties supérieure et inférieure.

Version

Sans compartiment pile

Fourniture

Parties supérieure et inférieure, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9005117

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "socle"

A9105507 Socle S

A9105507

Socle S Socle pratique servant de base et au rangement du boitier DATEC-COMPACT S avec ou sans compartiment pile. Idéal pour le chargement et la transmission des données d’appareils mobiles. Bossages de fixation pour circuits imprimés et composants. Évidements pour ressorts de contact (accessoires).

Fourniture Socle avec plaque inférieure, pieds en caoutchouc et jeu de montage

A9105507

Socle S
Produit ajouté à votre panier

gris blanc RAL 9002
A9193031 Contact à ressort

A9193031

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 15 A. 1,5 mm de course, 1,7 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

A9193031

Contact à ressort
Produit ajouté à votre panier
doré

Accessoires "muraux/support"

A9105627 Support S

A9105627

Support S Support spécial pour le DATEC-COMPACT S ; il permet le rangement en toute sécurité d’appareils mobiles fonctionnant par câble ou indépendants. Avec grand évidement pour les connecteurs enfichables. La fixation au mur ou sur des éléments de la construction s’effectue à l’aide de vis usuelles du commerce avec un diamètre de tête de 5,5 à 7 mm.

Fourniture 1 support

A9105627

Support S
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Accessoires

A9193030 Broche de contact

A9193030

Broche de contact Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.

Fourniture 1 broche de contact

A9193030

Broche de contact
Produit ajouté à votre panier
doré
A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent
