B2834107 CONNECT

B2834107

CONNECT

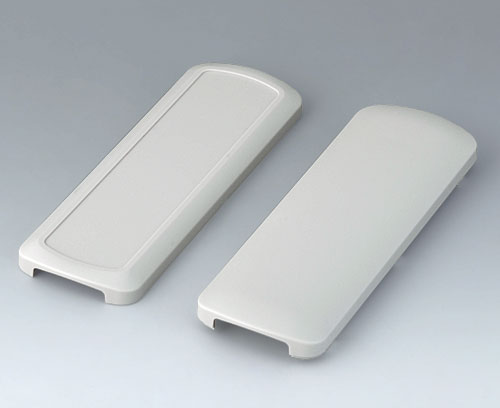

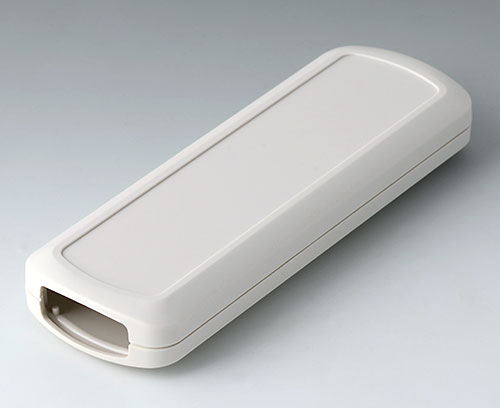

Boitier de base en deux parties, avec coquille de boitier convexe et aplanie avec zone de commande. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.

Fourniture

Coquilles de boitier convexe et aplanie avec zone de commande

  • Composants du système utilisables
  • Options de produit

Accessoires pour compléter

B2911308 Kit passe-câbles, 3,4 - 4,2

B2911308

Kit passe-câbles, 3,4 - 4,2 Pour câbles rond diamètre 3,4 - 4,2 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911308

Kit passe-câbles, 3,4 - 4,2 SEBS (TPE)
volcan
B2911309 Kit passe-câbles, 3,4 - 4,2

B2911309

Kit passe-câbles, 3,4 - 4,2 Pour câbles rond diamètre 3,4 - 4,2 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911309

Kit passe-câbles, 3,4 - 4,2 SEBS (TPE)
noir RAL 9005
B2911318 Kit passe-câbles, 4,2 - 5,0

B2911318

Kit passe-câbles, 4,2 - 5,0 Pour câbles rond diamètre 4,2 - 5,0 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911318

Kit passe-câbles, 4,2 - 5,0 SEBS (TPE)
volcan
B2911319 Kit passe-câbles, 4,2 - 5,0

B2911319

Kit passe-câbles, 4,2 - 5,0 Pour câbles rond diamètre 4,2 - 5,0 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911319

Kit passe-câbles, 4,2 - 5,0 SEBS (TPE)
noir RAL 9005
B2911328 Kit passe-câbles, 5,0 - 5,9

B2911328

Kit passe-câbles, 5,0 - 5,9 Pour câbles rond diamètre 5,0 - 5,9 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911328

Kit passe-câbles, 5,0 - 5,9 SEBS (TPE)
volcan
B2911329 Kit passe-câbles, 5,0 - 5,9

B2911329

Kit passe-câbles, 5,0 - 5,9 Pour câbles rond diamètre 5,0 - 5,9 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911329

Kit passe-câbles, 5,0 - 5,9 SEBS (TPE)
noir RAL 9005

Accessoires "muraux/support"

A9167027 Étrier de retenue

A9167027

Étrier de retenue Étrier de retenue pour la fixation vers des tubes jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167027

Étrier de retenue PA 6 (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

Options de produit pour B2834107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Informations complémentaires / plans

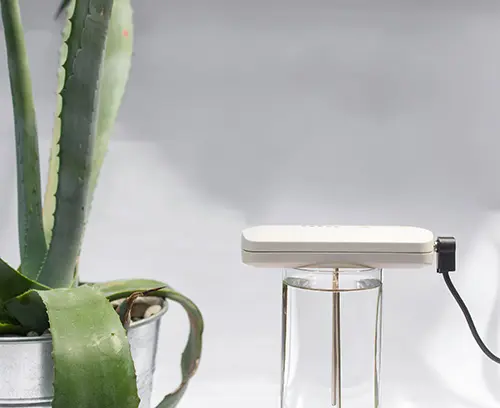

  • Exemples d'applications
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Longueur
156 mm
Largeur
54 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
138 mm
Larg. circuit imprimé,
partie inférieure
45 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
68 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
