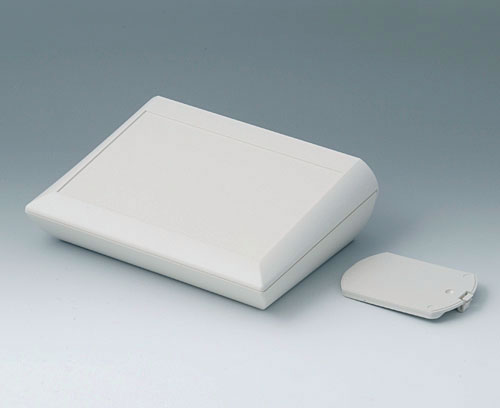

A0620117 COMTEC 200 H, Vers. II

A0620117

COMTEC 200 H, Vers. II

Boitier en 3 parties de construction haute pour des applications de table et murales. Zone de commande ergonomique et inclinée par 10°, avec une partie en creux de 1,2 mm pour la protection des claviers à membrane souple. Des colonnettes de fixation dans la partie inférieure et supérieure. Grande face pour des interfaces sur l'arrière de la partie supérieure.

Version

Avec ouverture pour l'insert du logement piles au choix dans la partie inférieure, couvercle du logement piles à encliqueter

Fourniture

1 partie supérieure et inférnieure, couvercle du logement piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9161002 Ressorts de contacts, 2 x 9 V ou 4 x AA

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.

Fourniture 4 contacts simples

Fermer

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA
Produit ajouté à votre panier
Acier
étamé
A9174002 Logement de pile, 2 x 9 V

A9174002

Logement de pile, 2 x 9 V Utilisation : pour 2 piles plates 9 V (6FF2).

Fourniture 1 logement pile, kit de montage

Fermer

A9174002

Logement de pile, 2 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9174003 Logement de pile, 1 x 9 V

A9174003

Logement de pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (6F22).

Fourniture 1 logement pile, kit de montage

Fermer

A9174003

Logement de pile, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

Fermer

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier
Acier
étamé
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

Fermer

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour A0620117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations

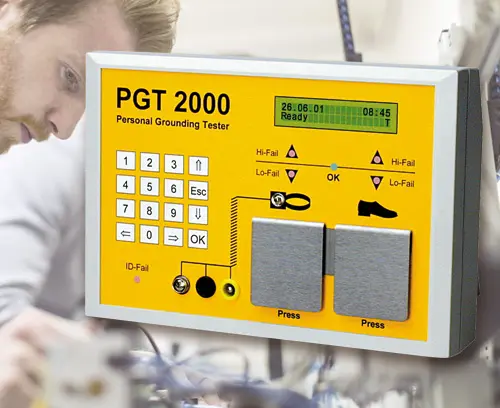

  • Ex. d'applications
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
200 mm
Profondeur
150 mm
Hauteur
62,8 mm
Long. circuit imprimé,
partie inférieure
123 mm
Larg. circuit imprimé,
partie inférieure
174 mm
Long. circuit imprimé,
partie supérieure
137 mm
Long. circuit imprimé,
partie supérieure
185 mm
Longueur clavier
109,85 mm
Largeur clavier
167,75 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
267 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
