A0615109

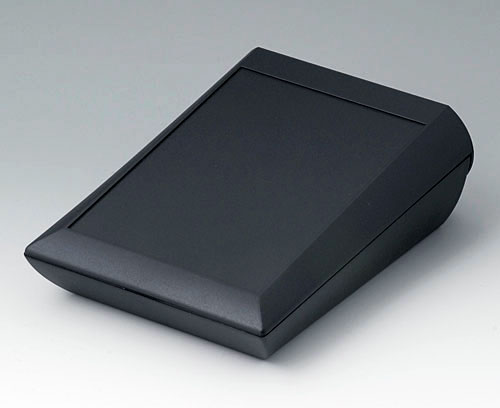

COMTEC 150 H, Vers. I

Boitier en 2 parties de construction haute pour des applications de table et murales. Zone de commande ergonomique et inclinée par 10°, avec une partie en creux de 1,2 mm pour la protection des claviers à membrane souple. Des colonnettes de fixation dans la partie inférieure et supérieure. Grande face pour des interfaces sur l'arrière de la partie supérieure.

Version

Sans logement piles

Fourniture

1 partie supérieure et inférnieure, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A0615109

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "muraux/support"

B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

B1360048

Jeu de support mural
Produit ajouté à votre panier

gris silex RAL 7032

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour A0615109

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
150 mm
Profondeur
200 mm
Hauteur
71,5 mm
Long. circuit imprimé,
partie inférieure
175 mm
Larg. circuit imprimé,
partie inférieure
124 mm
Long. circuit imprimé,
partie supérieure
187 mm
Long. circuit imprimé,
partie supérieure
130 mm
Longueur clavier
159,8 mm
Largeur clavier
117,85 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
260 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A0615109 et transmettez-nous votre demande de devis.
