B4213107 CARRYTEC L

B4213107

CARRYTEC L

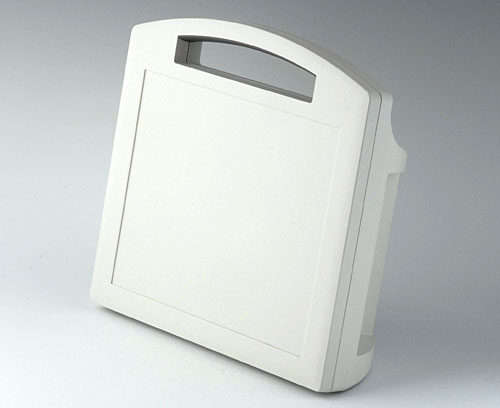

Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier, compatible avec la norme VESA 100x100. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.

Fourniture

Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9338117 Jeu de compartiment piles, 5 x AA

A9338117

Jeu de compartiment piles, 5 x AA Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture 1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

Fermer

A9338117

Jeu de compartiment piles, 5 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
93x98mm
IP 54

Accessoires "socle"

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
B4308127 Plaque inférieure pour le socle

B4308127

Plaque inférieure pour le socle Recommandée en cas d’utilisation du boitier posé sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent le boitier de glisser.

Fourniture 1 plaque inférieure, 4 pieds en caoutchouc, kit de montage

Fermer

B4308127

Plaque inférieure pour le socle
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B4313117 Socle L

B4313117

Socle L Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Pour l'utilisation de la support mural un adaptateur (accessoires) est necessaire. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boitier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.

Fourniture 1 socle, kit de montage

Fermer

B4313117

Socle L
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B4313147 Adaptateur pour Socle L

B4313147

Adaptateur pour Socle L Adaptateur nécessaire pour monter le socle sur un mur. 2 vis autotaraudeuses sont fournies pour fixer le socle à l’adaptateur.

Fourniture 1 adaptateur et 2 vis autotaraudeuses

Fermer

B4313147

Adaptateur pour Socle L
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

B4313001 Joint L

B4313001

Joint L Utilisation : pour l'augmentation du degré de protection du CARRYTEC L.

Fourniture 1 joint

Fermer

B4313001

Joint L
Produit ajouté à votre panier

Accessoires "muraux/support"

B4308237 Clip de fixation

B4308237

Clip de fixation Pour accrocher les boitiers aux tubes ronds de 32 mm de diamètre et aux barrettes norme DIN EN ISO 19054 (25 x 10 mm). 2 alésages de fixation de 2,4 mm de diamètre sont nécessaires. Le kit comprend deux vis Torx en acier inox de Ø 3 x 8 mm (Torx 10) pour la fixation du boitier.

Fourniture 1 clip de fixation, kit de montage

Fermer

B4308237

Clip de fixation
Produit ajouté à votre panier
PA 6
gris blanc RAL 9002

Accessoires "vis"

A0325080 Vis autotaraudeuses 2,5 x 8 mm (PZ1)

A0325080

Vis autotaraudeuses 2,5 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0325080

Vis autotaraudeuses 2,5 x 8 mm (PZ1)
Produit ajouté à votre panier
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Accessoires

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré
A9193042 Plaques support pour fiches

A9193042

Plaques support pour fiches Accessoires universels qui facilitent considérablement le montage de contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Disponibles en accessoires sous forme de jeu de deux plaques support en matière plastique pour loger des fiches modulaires à 6 contacts (version « femelle » pour le boitier et « mâle » pour le socle).
Des découpes sont à prévoir dans le boitier et le socle où seront collées les plaques support. Celles-ci peuvent être préalablement intégrées au boitier et au socle, les fiches (accessoires) pouvant être intégrés ultérieurement.

Fourniture 2 plaques support

Fermer

A9193042

Plaques support pour fiches
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9193044 Kit fiches modulaires à 6 contacts

A9193044

Kit fiches modulaires à 6 contacts Accessoire universel comprenant des plaques support et des fiches modulaires à 6 contacts. Facilite le montage des contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Les fiches « femelles » et les fiches « mâles » sont fermement collées à la plaque support correspondante. Les broches des fiches sont parfaitement accessibles lors des opérations de brassage.
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).

Fourniture 2 plaques support, deux fiches modulaires à 6 contacts (« mâle » et « femelle »)

Fermer

A9193044

Kit fiches modulaires à 6 contacts
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour B4213107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Matériau
ABS (UL 94 HB)
Boitier
SEBS (TPE)
Garniture de poignée
Degré de protection
IP 54 opt.
Accessoires nécessaires : jeu de joints
Couleur
Boitier gris blanc RAL 9002,
Garniture de poignée volcan
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
348 mm
Hauteur
303 mm
Profondeur
117 mm
Long. circuit imprimé,
partie inférieure
310 mm
Larg. circuit imprimé,
partie inférieure
213 mm
Long. circuit imprimé,
partie supérieure
305 mm
Long. circuit imprimé,
partie supérieure
216 mm
Longueur clavier
284,5 mm
Largeur clavier
209,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
1121 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
