B4210228

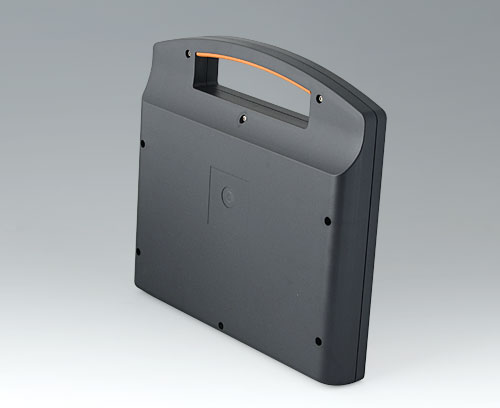

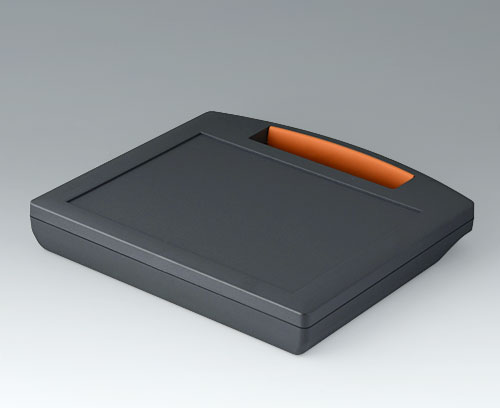

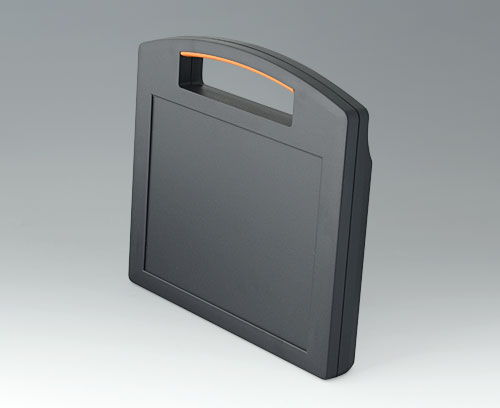

CARRYTEC M en version plate

Boitier robuste, version plate, avec poignée. Solution optimale pour la mise en place de tablettes ou d’autres composants peu volumineux qui peuvent ainsi être transportés dans le Carrytec confortablement et de manière sûre.
La partie supérieure est identique à celle des versions de plus grande profondeur, la seule différence étant que la partie inférieure est plus basse.
La partie supérieure comporte une zone en creux pour le clavier à membrane. Bossages de fixation pour les circuits imprimés et modules dans les parties supérieure et inférieure. Le montage des interfaces sur la face arrière du boitier, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccordement au boitier.

Fourniture

Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4210228

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

B4310001 Joint M

B4310001

Joint M Utilisation : pour l'augmentation du degré de protection du CARRYTEC M.

Fourniture 1 joint

B4310001

Joint M
Produit ajouté à votre panier

Accessoires "muraux/support"

B4308238 Clip de fixation

B4308238

Clip de fixation Pour accrocher les boitiers aux tubes ronds de 32 mm de diamètre et aux barrettes norme DIN EN ISO 19054 (25 x 10 mm). 2 alésages de fixation de 2,4 mm de diamètre sont nécessaires. Le kit comprend deux vis Torx en acier inox de Ø 3 x 8 mm (Torx 10) pour la fixation du boitier.

Fourniture 1 clip de fixation, kit de montage

B4308238

Clip de fixation
Produit ajouté à votre panier

lava

Accessoires "vis"

A0325080 Vis autotaraudeuses 2,5 x 8 mm (PZ1)

A0325080

Vis autotaraudeuses 2,5 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0325080

Vis autotaraudeuses 2,5 x 8 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour B4210228

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Boitier

Garniture de poignée
Degré de protection

Accessoires nécessaires : jeu de joints
Couleur
Boitier lava,
Garniture de poignée orange
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
270 mm
Hauteur
247 mm
Profondeur
42 mm
Long. circuit imprimé,
partie inférieure
258 mm
Larg. circuit imprimé,
partie inférieure
176 mm
Long. circuit imprimé,
partie supérieure
258 mm
Long. circuit imprimé,
partie supérieure
184 mm
Longueur clavier
219,5 mm
Largeur clavier
162,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
610 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4210228 et transmettez-nous votre demande de devis.
