Accessoires pour les boitiers

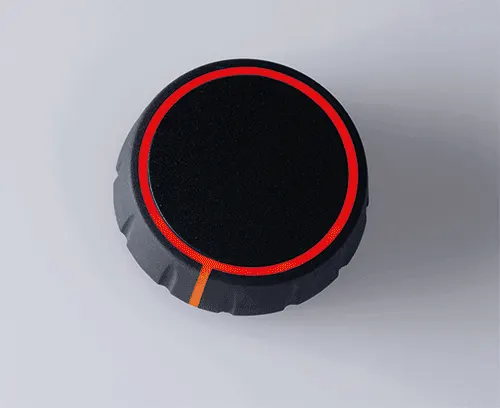

Control-Knobs
Des boutons de commande doux au toucher
Les nouveaux CONTROL-KNOBS proposent une surface de préhension en matériau Soft-Touch : prise en main et toucher agréables, utilisation ergonomique. Le design haut de gamme de ces boutons de commande, pouvant être éclairés, constitue l’élément central des interfaces pilotées par menu.
- bonne prise en main avec un revêtement Soft-Touch antidérapant
- conception innovante avec deux matériaux : base du bouton en PC de grande qualité, recouvert de TPE doux au toucher et rainuré *** iF product design award 2022 ***
- disponibles en deux tailles ø 36 mm et ø 46 mm, et deux couleurs TPE standard (néro et volcan)
- CONTROL-KNOBS avec/sans repère pour un réglage précis
- CONTROL-KNOBS avec/sans éclairage LED
- Options d’éclairage:
- bague translucide sur le dessus du bouton
- bague translucide sur le dessus du bouton avec repère sur le côté
commandez le socle ainsi que l’éclairage LED en complément du bouton CONTROL-KNOBS à éclairage optionnel, voir accessoires - l’éclairage utilise la technologie SMD à LED, à faible consommation d'énergie, pour blocs d’alimentation 5 V ; les LED RGB permettent de personnaliser la couleur de l'éclairage
- éléments de commande avec fonction rotative et générateur d’impulsions rotatif, commande à impulsions pilotée par menu
- système de bague de serrage pour une fixation sécurisée sur l’axe
- Couple de serrage maxi. : montage = 1,5 Nm, fonctionnement = 1,2 Nm
| Tailles des boutons | Alésages |
|---|---|
| ø 36 mm | 6 mm, 1/4" (6,35 mm) |
| ø 46 mm | 6 mm, 1/4" (6,35 mm) |
Composants à sélectionner pour un bouton CONTROL-KNOBS sans éclairage :
1 bouton CONTROL-KNOBS, 1 capuchon – si besoin, socle également combinable (accessoire)
Composants à sélectionner pour un bouton CONTROL-KNOBS avec éclairage LED :
1 bouton CONTROL-KNOBS à éclairage optionnel, 1 capuchon, 1 socle et 1 éclairage LED (lumière de fond RGB)
Déclaration du concepteur
Des boutons de commande design, ergonomiques et agréables au toucher, pour régler et contrôler vos appareils en toute sécurité. Les CONTROL-KNOBS sont robustes et fiables. Leur précision garantit une utilisation optimale de vos produits, même dans des conditions difficiles. Les repères lumineux indiquent l’état et la position de la fonction souhaitée. Avec ou sans gants, la structure tactile et le matériau Soft-Touch permettent d'appliquer le couple requis à l'axe du bouton, facilement et dans toutes les situations d'utilisation. »
Martin Nußberger, polyform Industrie Design
Domaines d‘application
Pour les potentiomètres ou générateurs d’impulsions rotatifs à axe rond conformément à la norme DIN 41591 ; également pour la fonction de commande à impulsions.
Technique de mesure et de régulation, technique médicale et de laboratoire, bien-être, santé, technique de chauffage et de climatisation, communication, bâtiment, smart Factory, etc.
Sélectionnez le modèle et la taille souhaités, ou cliquez sur « Sélectionnez tous les produits ».
A6207009
Écrou rond M7 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6207009
Écrou rond M7 x 0,75Produit ajouté à votre panier
A6210009
Écrou rond M10 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6210009
Écrou rond M10 x 0,75Produit ajouté à votre panier
A6295009
Écrou rond 3/8"-32G
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Fourniture 1 écrou rond
A6295009
Écrou rond 3/8"-32GProduit ajouté à votre panier
A6300000
Clé
Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.
Fourniture 1 clé
A6300000
CléProduit ajouté à votre panier
B7536108
Capuchon 36
Convient pour les CONTROL-KNOBS 36. Simple à enficher.
Fourniture 1 capuchon
B7536108
Capuchon 36Produit ajouté à votre panier
volcan
B7536109
Capuchon 36
Convient pour les CONTROL-KNOBS 36. Simple à enficher.
Fourniture 1 capuchon
B7536109
Capuchon 36Produit ajouté à votre panier
néro
B7536208
Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7536208
Socle 36Produit ajouté à votre panier
volcan
B7536209
Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7536209
Socle 36Produit ajouté à votre panier
néro
B7546001
Éclairage LED, 8 LED (lumière de fond RGB)
Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.
Suggestion pour :STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant
CONTROL-KNOBS 36 avec éclairage optionnel
- fixation aux socles disponibles en option
Fourniture 1 éclairage LED (lumière de fond RGB)
B7546001
Éclairage LED, 8 LED (lumière de fond RGB)Produit ajouté à votre panier
B7546002
Éclairage LED, 12 LED (lumière de fond RGB)
Circuit imprimé D=37 mm avec 12 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.
Suggestion pour :CONTROL-KNOBS 46 avec éclairage optionnel
- fixation aux socles disponibles en option
Fourniture 1 éclairage LED (lumière de fond RGB)
B7546002
Éclairage LED, 12 LED (lumière de fond RGB)Produit ajouté à votre panier
B7546108
Capuchon 46
Convient pour les CONTROL-KNOBS 46. Simple à enficher.
Fourniture 1 capuchon
B7546108
Capuchon 46Produit ajouté à votre panier
volcan
B7546109
Capuchon 46
Convient pour les CONTROL-KNOBS 46. Simple à enficher.
Fourniture 1 capuchon
B7546109
Capuchon 46Produit ajouté à votre panier
néro
B7546208
Socle 46
Convient pour tous les CONTROL-KNOBS 46. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7546208
Socle 46Produit ajouté à votre panier
volcan
B7546209
Socle 46
Convient pour tous les CONTROL-KNOBS 46. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7546209
Socle 46Produit ajouté à votre panier
néro
Options de personnalisation pour Control-Knobs
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
