Accessoires pour les boitiers
A2540068

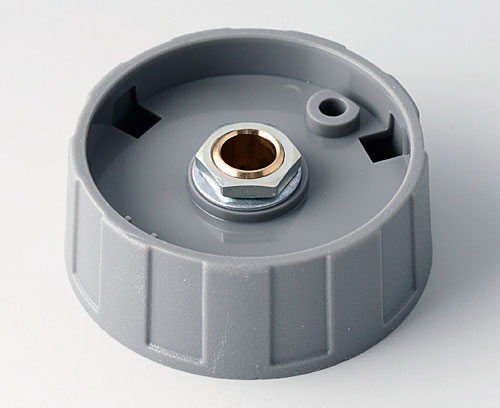

BOUTON ROND 40, sans trait
Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage sans chanfrein.
Max. couple : montage = 2,5 Nm, fonction = 1,6 Nm.
1 bouton rond
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A2540068
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
A4140000
Capuchon 40, sans trait
Convenable pour bouton rond 40. Montage du capuchon facile.
Fourniture 1 capuchon
A4140000
Capuchon 40, sans traitProduit ajouté à votre panier
noir RAL 9005

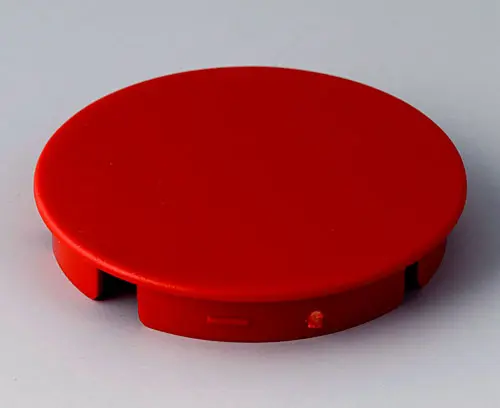

A4140002
Capuchon 40, sans trait
Convenable pour bouton rond 40. Montage du capuchon facile.
Fourniture 1 capuchon
A4140002
Capuchon 40, sans traitProduit ajouté à votre panier
rouge RAL F12/0-10
A4140007
Capuchon 40, sans trait
Convenable pour bouton rond 40. Montage du capuchon facile.
Fourniture 1 capuchon
A4140007
Capuchon 40, sans traitProduit ajouté à votre panier
gris silex RAL 7032
A4140008
Capuchon 40, sans trait
Convenable pour bouton rond 40. Montage du capuchon facile.
Fourniture 1 capuchon
A4140008
Capuchon 40, sans traitProduit ajouté à votre panier
gris poussière RAL 7037

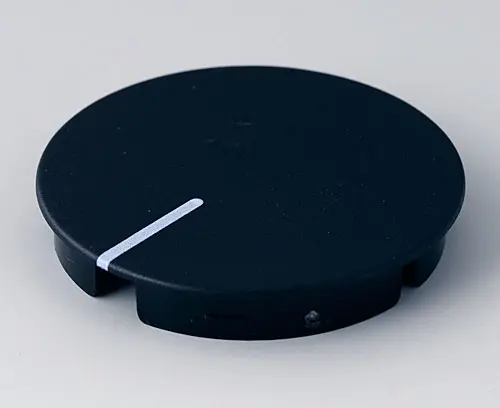

A4140100
Capuchon 40, avec trait
Convenable pour bouton rond 40. Montage du capuchon facile. Repère blanc.
Fourniture 1 capuchon
A4140100
Capuchon 40, avec traitProduit ajouté à votre panier
noir RAL 9005
Accessoires "vis"
A6207009
Écrou rond M7 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6207009
Écrou rond M7 x 0,75Produit ajouté à votre panier
A6210009
Écrou rond M10 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6210009
Écrou rond M10 x 0,75Produit ajouté à votre panier
A6295009
Écrou rond 3/8"-32G
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Fourniture 1 écrou rond
A6295009
Écrou rond 3/8"-32GProduit ajouté à votre panier
A6300000
Clé
Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.
Fourniture 1 clé
A6300000
CléProduit ajouté à votre panier
Accessoires
A4240000
Disque à flèche 40
Convenable pour bouton rond 40. Montage du disque à flèche facile.
Fourniture 1 disque à flèche
A4240000
Disque à flèche 40Produit ajouté à votre panier
noir RAL 9005
A4240008
Disque à flèche 40
Convenable pour bouton rond 40. Montage du disque à flèche facile.
Fourniture 1 disque à flèche
A4240008
Disque à flèche 40Produit ajouté à votre panier
gris poussière RAL 7037
A6600064
Protection anti-rotation 6/4,6
Permet le montage du bouton, sans risque de rotation, sur des aces profilés de 6/4,6 mm. Convenable aux bouton rond de 20 à 50 mm de diamètre.
Fourniture 1 protection anti-rotation
A6600064
Protection anti-rotation 6/4,6Produit ajouté à votre panier
A7340010
Disque 40, avec trait
Convenable pour bouton rond et bouton avec papillons 40 / COM-KNOB 40. Montage du disque facile. Repère blanc.
Fourniture 1 disque
A7340010
Disque 40, avec traitProduit ajouté à votre panier
noir RAL 9005
Options de produit pour A2540068
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Diamètre
40 mm
Hauteur
15 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 118 KB
- Fichier AutoCAD DWG 194 KB
- Fichier AutoCAD DXF 690 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 457 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 0001223A.x_t 673 KB
- 0001223A.step 1 419 KB
- 0001223A.sat 1 414 KB
Poids/1 pc
10 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
84879090
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A2540068 et transmettez-nous votre demande de devis.
