Accessoires pour les boitiers
A2416048

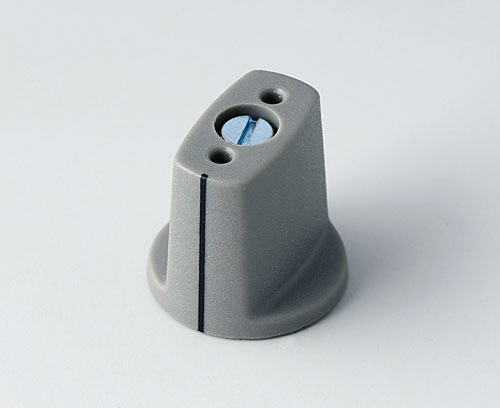

BOUTON À BARRETTES 16, avec trait
Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage avec chanfrein. Repère noir. Max. couple : montage = 0,6 Nm, fonction = 0,5 Nm.
Fourniture1 bouton à barrettes
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A2416048
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
A5016000
Capuchon 16, sans trait
Convenable pour bouton à barrette 16. Montage du capuchon facile.
Fourniture 1 capuchon
A5016000
Capuchon 16, sans traitProduit ajouté à votre panier
noir RAL 9005
A5016100
Capuchon 16, avec trait
Convenable pour bouton à barrette 16. Montage du capuchon facile. Repère blanc.
Fourniture 1 capuchon
A5016100
Capuchon 16, avec traitProduit ajouté à votre panier
noir RAL 9005
A5016108
Capuchon 16, avec trait
Convenable pour bouton à barrette 16. Montage du capuchon facile. Repère noir.
Fourniture 1 capuchon
A5016108
Capuchon 16, avec traitProduit ajouté à votre panier
gris poussière RAL 7037
Accessoires "vis"
A5116000
Jupe pour écrou 16, sans trait
Convenable pour bouton à barrette 16. Montage du jupe pour écrou facile.
Fourniture 1 jupe pour écrou
A5116000
Jupe pour écrou 16, sans traitProduit ajouté à votre panier
noir RAL 9005
A6207009
Écrou rond M7 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6207009
Écrou rond M7 x 0,75Produit ajouté à votre panier
A6210009
Écrou rond M10 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6210009
Écrou rond M10 x 0,75Produit ajouté à votre panier
A6295009
Écrou rond 3/8"-32G
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Fourniture 1 écrou rond
A6295009
Écrou rond 3/8"-32GProduit ajouté à votre panier
A6300000
Clé
Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.
Fourniture 1 clé
A6300000
CléProduit ajouté à votre panier
Options de produit pour A2416048
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Diamètre
16 mm
Hauteur
16 mm
Alésage
4 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 109 KB
- Fichier AutoCAD DWG 176 KB
- Fichier AutoCAD DXF 605 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 354 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00027230.x_t 323 KB
- 00027230.step 814 KB
- 00027230.sat 636 KB
Poids/1 pc
3,8 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
84879090
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A2416048 et transmettez-nous votre demande de devis.
