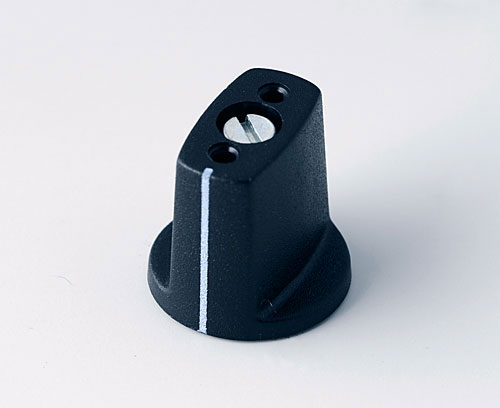

A2416040 BOUTON À BARRETTES 16, avec trait

A2416040

BOUTON À BARRETTES 16, avec trait

Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage avec chanfrein. Repère blanc.
Max. couple : montage = 0,6 Nm, fonction = 0,5 Nm.

Fourniture

1 bouton à barrettes

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

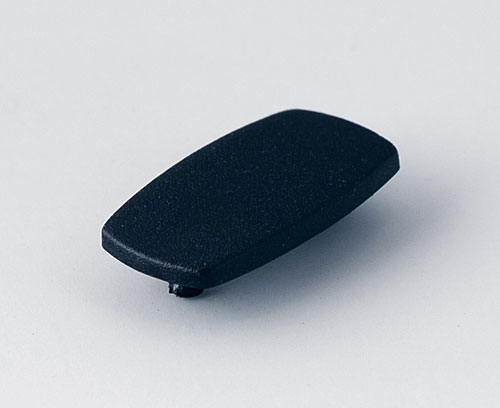

A5016000 Capuchon 16, sans trait

A5016000

Capuchon 16, sans trait Convenable pour bouton à barrette 16. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A5016000

Capuchon 16, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

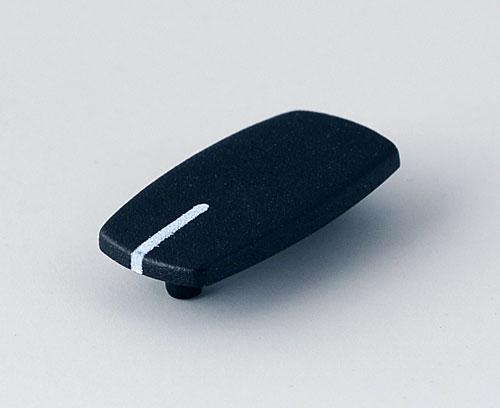

A5016100 Capuchon 16, avec trait

A5016100

Capuchon 16, avec trait Convenable pour bouton à barrette 16. Montage du capuchon facile. Repère blanc.

Fourniture 1 capuchon

Fermer

A5016100

Capuchon 16, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A5016108 Capuchon 16, avec trait

A5016108

Capuchon 16, avec trait Convenable pour bouton à barrette 16. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A5016108

Capuchon 16, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

Accessoires "vis"

A5116000 Jupe pour écrou 16, sans trait

A5116000

Jupe pour écrou 16, sans trait Convenable pour bouton à barrette 16. Montage du jupe pour écrou facile.

Fourniture 1 jupe pour écrou

Fermer

A5116000

Jupe pour écrou 16, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Options de produit pour A2416040

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Diamètre
16 mm
Hauteur
16 mm
Alésage
4 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
3,7 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
