BOITIERS PLATS

Boitiers Plats

Boitiers plats pratiques

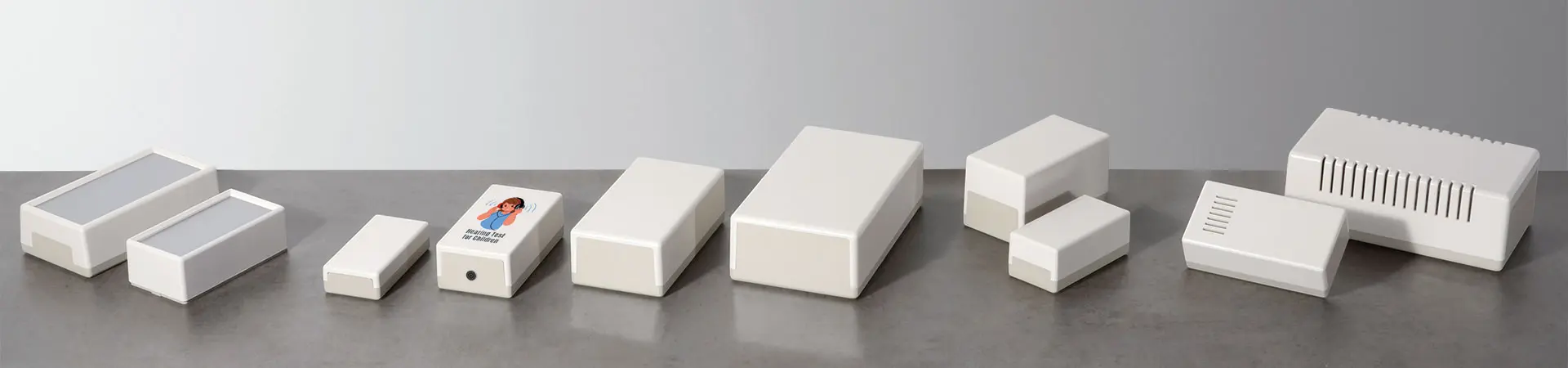

Les BOITIERS PLATS OKW, un habillage de vos composants électroniques à très bas prix.

  • différentes tailles, hauteurs et types divers pour les appareils posés sur la table et appareils muraux

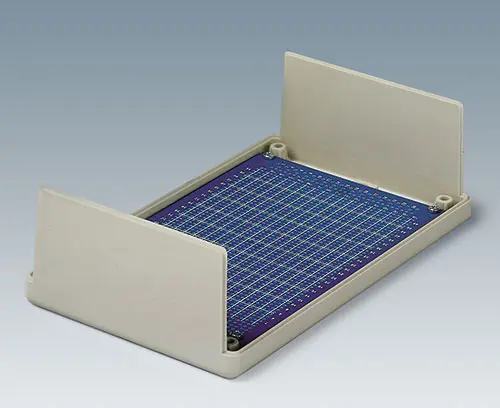

  • des parties inférieures ouvertes sur le côté qui offrent de nombreux avantages pour l’incorporation de composants et la maintenance.

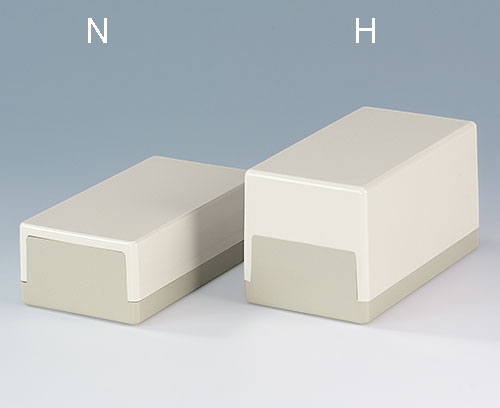

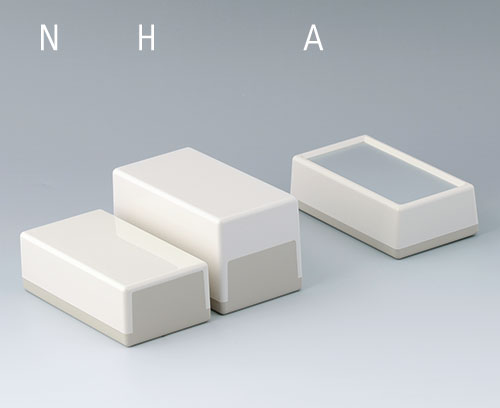

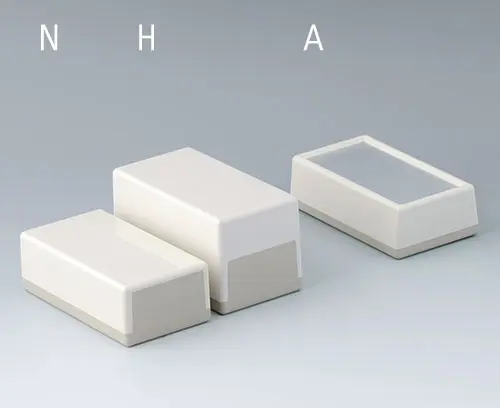

  • avec une partie supérieure plate (N) et surélevée (H)

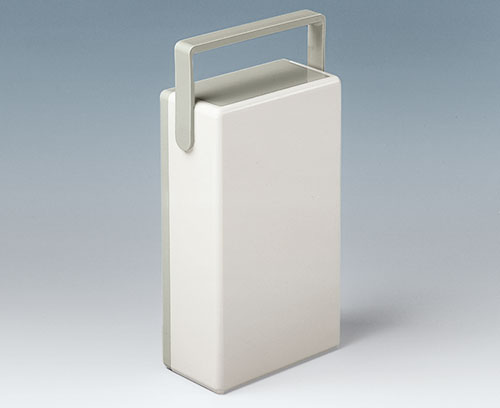

  • versions avec poignée étrier qui donnent aux appareils de table une inclinaison ergonomique facilitant les opérations ; permet aussi un transport aisé

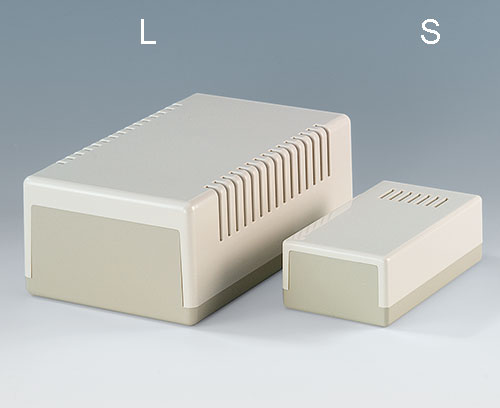

  • avec fentes d‘aération pour les composants à fort dégagement de chaleur (189 L)
  • avec fentes dans le couvercle pour les appareils de petite taille à signalisation acoustique (120 S)

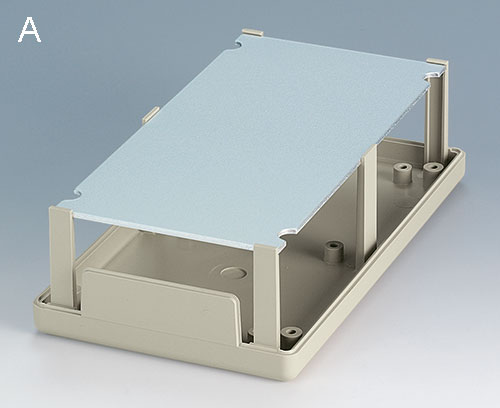

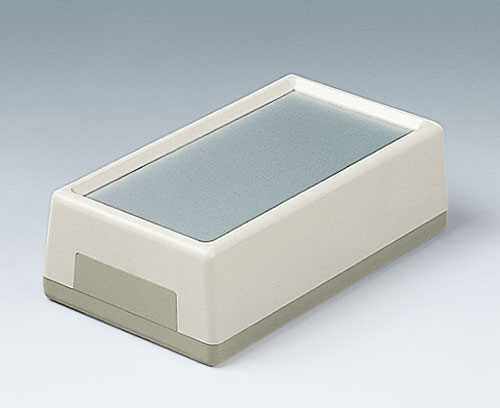

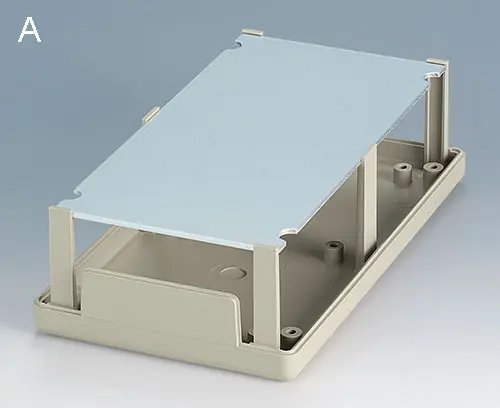

  • les types A permettent l‘utilisation de plaques avant aluminium ; les éléments de commande et les inscriptions sont protégés par la bordure rehaussée du boitier.
  • degré de protection IP 40 (sans fentes)
  • bossages de fixation pour circuits imprimés et composants

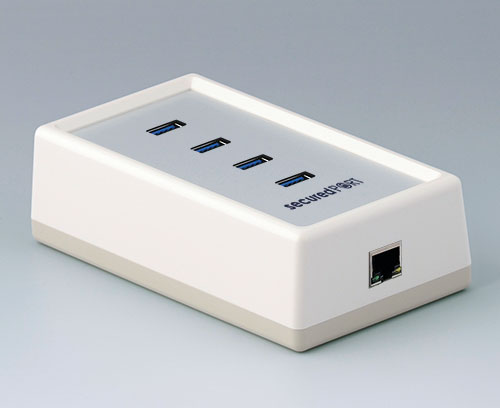

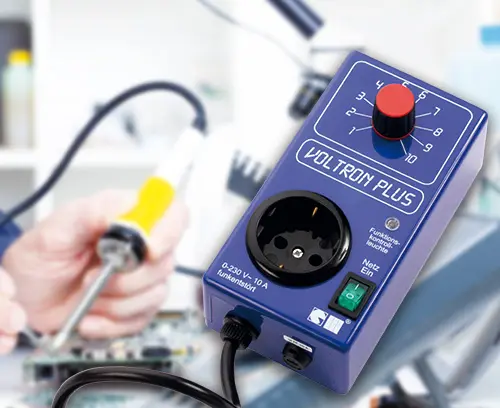

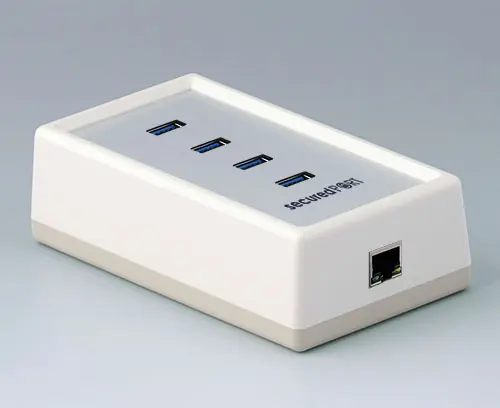

  • Exemples d'applications

Domaines d‘applications

Boitier universel pour les appareils électroniques et électrotechniques, par ex.
  • Appareils de contrôle des systèmes de surveillance
  • Systèmes de signalisation et de commande
  • Technique médicale et de laboratoire
  • Périphéries d’ordinateur
  • Automatisation
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.



N / H (partie sup. fermée)

BOITIERS PLATS N / H (partie sup. fermée)

S / L (avec fentes)

BOITIERS PLATS S / L (avec fentes)

A (plaque avant sép.)

BOITIERS PLATS A (plaque avant sép.)

A9100008 Fermeture rapide

A9100008

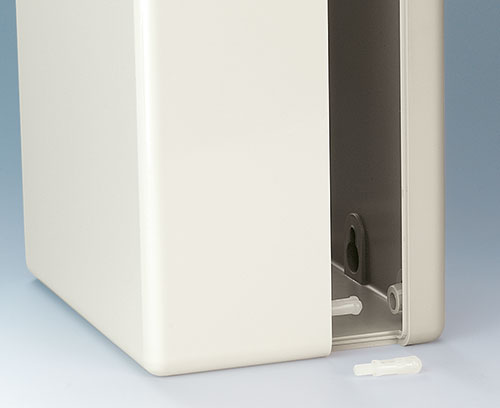

Fermeture rapide Fermeture rapide remplace la fixation des deux parties par vis. Convient pour les boitiers plats A9040065-A9043265.

Fourniture 1 fermeture rapide

Fermer

A9100008

Fermeture rapide PA 6 (UL 94 HB)
teinte neutre

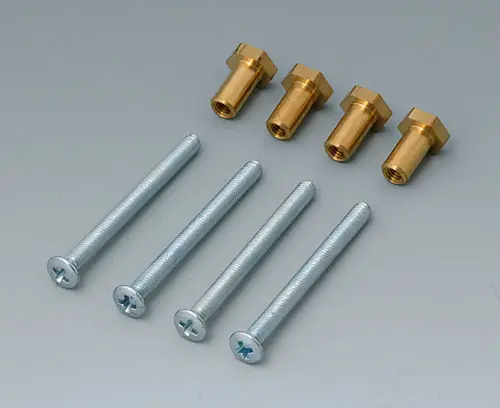

A9120000 Jeu de fixation pour montage

A9120000

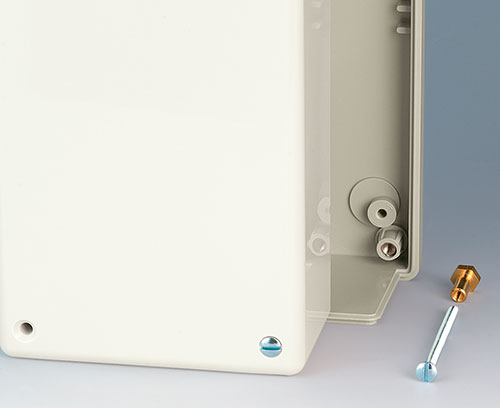

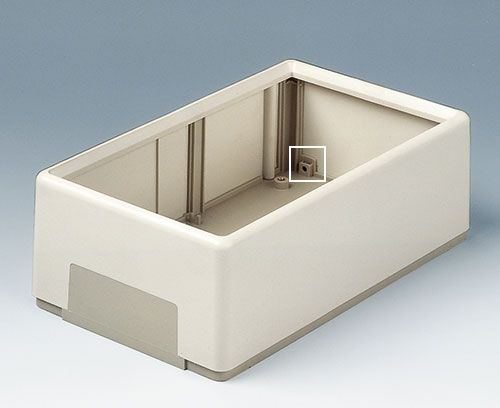

Jeu de fixation pour montage Permet le vissage du couvercle par devant pour le montage mural des BOITIERS PLATS A9011... et A9020...

Fourniture 1 jeu de montage avec 4 vis et 4 écrous encastrés

Fermer

A9120000

Jeu de fixation pour montage

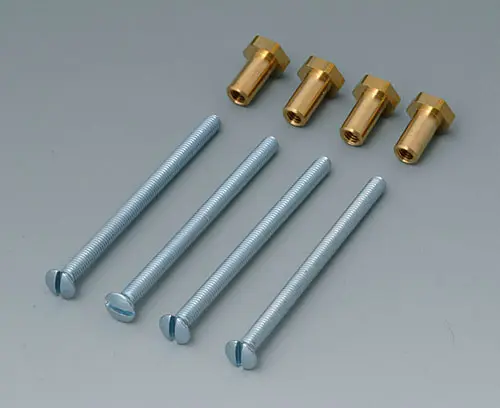

A9130000 Jeu de fixation pour montage

A9130000

Jeu de fixation pour montage Permet le vissage du couvercle par devant pour le montage mural des BOITIERS PLATS A9030...

Fourniture 1 jeu de montage avec 4 vis et 4 écrous encastrés

Fermer

A9130000

Jeu de fixation pour montage

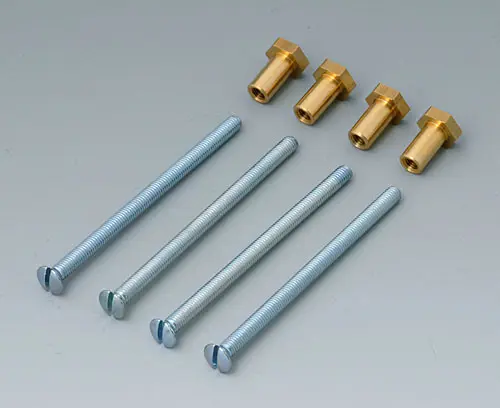

A9132000 Jeu de fixation pour montage

A9132000

Jeu de fixation pour montage Permet le vissage du couvercle par devant pour le montage mural des BOITIERS PLATS A9032...

Fourniture 1 jeu de montage avec 4 vis et 4 écrous encastrés

Fermer

A9132000

Jeu de fixation pour montage

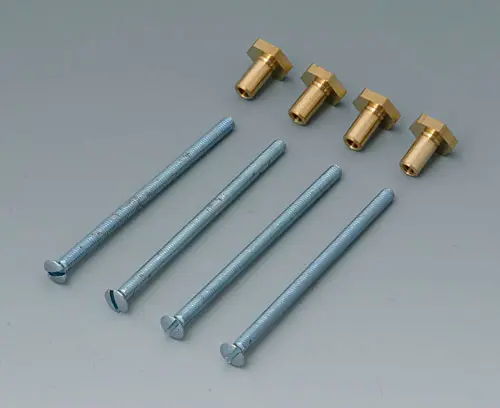

A9140000 Jeu de fixation pour montage

A9140000

Jeu de fixation pour montage Permet le vissage du couvercle par devant pour le montage mural des BOITIERS PLATS A9040...

Fourniture 1 jeu de montage avec 4 vis et 4 écrous encastrés

Fermer

A9140000

Jeu de fixation pour montage
A9172107 Clip de poche

A9172107

Clip de poche Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9172107

Clip de poche ABS (UL 94 HB)
gris blanc RAL 9002
62x30mm

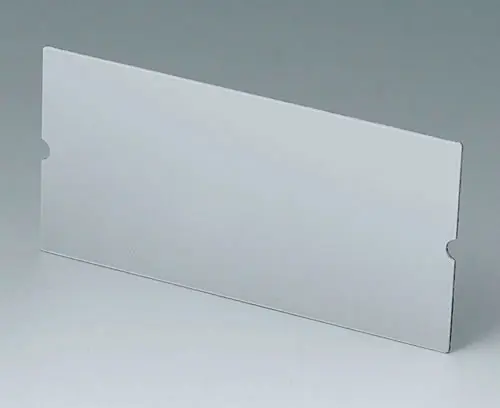

A9195201 Plaque avant

A9195201

Plaque avant Plaque avant pour BOITIER PLAT A9520165.

Fourniture 1 plaque avant

Fermer

A9195201

Plaque avant Aluminium
anodisé mat
113x58x1mm
A9195301 Plaque avant

A9195301

Plaque avant Plaque avant pour BOITIER PLAT A9530165.

Fourniture 1 plaque avant

Fermer

A9195301

Plaque avant Aluminium
anodisé mat
141,8x71,6x1,5mm

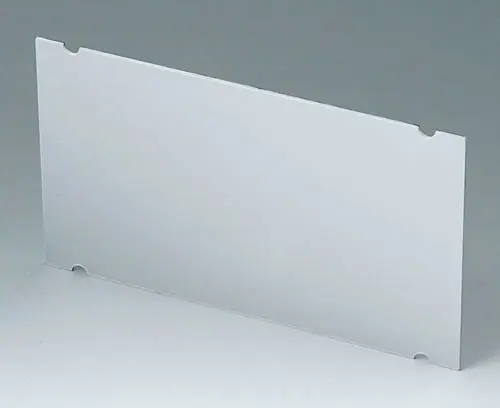

A9195401 Plaque avant

A9195401

Plaque avant Plaque avant pour BOITIER PLAT A9540165.

Fourniture 1 plaque avant

Fermer

A9195401

Plaque avant Aluminium
anodisé mat
201x116x1,5mm
A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm transparent
A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm transparent
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250807

Étrier basculable ABS (UL 94 HB)
gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250817

Étrier basculable ABS (UL 94 HB)
gris blanc RAL 9002
B1350048 Jeu de support mural

B1350048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage

Fermer

B1350048

Jeu de support mural ABS (UL 94 HB)
gris silex RAL 7032
B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

Fermer

B1360048

Jeu de support mural ABS (UL 94 HB)
gris silex RAL 7032

Options de produit pour Boitiers Plats

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
