A9021665

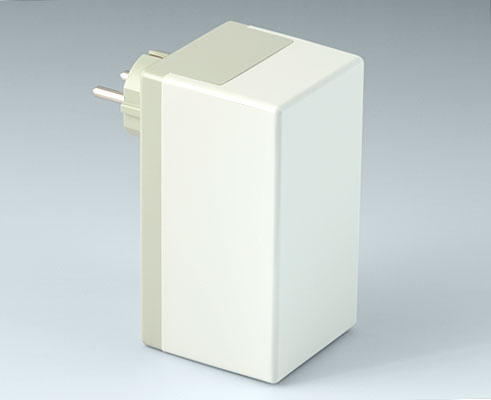

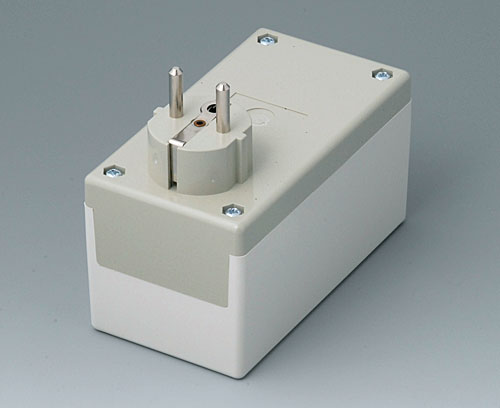

BOITIER PRISE F / D, Vers. I

Boitiers prises en deux parties, version française / allemande. Bossages de fixation pour la mise en place des circuits imprimés.

Version

Sans prise femelle intégrée, prise DIN 49441 R2

Fourniture

Partie supérieure, partie inférieure avec module connecteur, jeu de montage 4 vis inclus pour la fixation des circuits imprimés

Plan 2D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9021665

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier

Options de produit pour A9021665

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Partie inf. avec module connecteur

Top part with integrated socket
Couleur
Partie inf. avec module connecteur gris silex RAL 7032,
Partie supérieure gris blanc RAL 9002
Standards
conforme RoHS
DIN 49441 R2
conforme REACH
Longueur
120 mm
Largeur
65 mm
Hauteur
65 mm
Long. circuit imprimé,
partie inférieure
96 mm
Larg. circuit imprimé,
partie inférieure
58 mm
Long. circuit imprimé,
partie supérieure
95 mm
Long. circuit imprimé,
partie supérieure
58,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
150 g
No. de tarif marchandise
(produit OKW)
85480090
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9021665 et transmettez-nous votre demande de devis.
