Accessoires pour les boitiers
A9408648

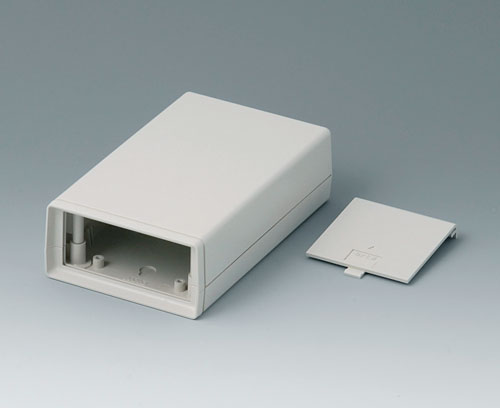

BOITIER COQUILLES V 155, Vers. V
Boitier en plastique en deux parties avec face avant ouverte. Plaque avant (comme accessoire) à glisser dans la rainure de guidage. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.
VersionAvec logement de piles pour 4 piles rondes NR6 1,5 V (AA) ou 2 piles plates 9 V (PP3)
FourniturePartie supérieure, partie inférieure, couvercle de logement piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9408648
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires pour compléter
A9108123
Plaque avant / arrière V, O 155
Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940834.
Fourniture 1 plaque avant
A9108123
Plaque avant / arrière V, O 155Produit ajouté à votre panier
rouge transparent
81,9x35,6x1mm
A9109121
Plaque avant / arrière V, O 155
Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940834.
Fourniture 1 plaque avant
A9109121
Plaque avant / arrière V, O 155Produit ajouté à votre panier
anodisé mat
81,9x35,6x1mm
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9190013
Ressorts de contact, 4 x AA
Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!
Fourniture 1 contacts double droit, 2 contact double gauche, 1 contact simple plus, 1 contact simple moins
A9190013
Ressorts de contact, 4 x AAProduit ajouté à votre panier
nickelé
A9250250
Pièce de maintien
Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Fourniture 1 pièce de maintien
A9250250
Pièce de maintienProduit ajouté à votre panier
50x25x4mm
Accessoires "protection"
A9108120
Bandes de contact V, O, G 155
Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).
Fourniture 1 bande de contact
A9108120
Bandes de contact V, O, G 155Produit ajouté à votre panier
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9210290
Pieds anti-glissant 9,5 x 3,8 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9210290
Pieds anti-glissant 9,5 x 3,8 mmProduit ajouté à votre panier
Options de produit pour A9408648
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Largeur
95 mm
Profondeur
158 mm
Hauteur
45 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
83 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
77 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
142 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
77 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 279 KB
- Fichier AutoCAD DWG 742 KB
- Fichier AutoCAD DXF 2 721 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 639 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00012054.x_t 4 743 KB
- 00012054.STEP 13 184 KB
- 00012054.SAT 12 425 KB
Poids/1 pc
159 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9408648 et transmettez-nous votre demande de devis.
