A9408346 BOITIER COQUILLES V 155, Vers. IV

A9408346

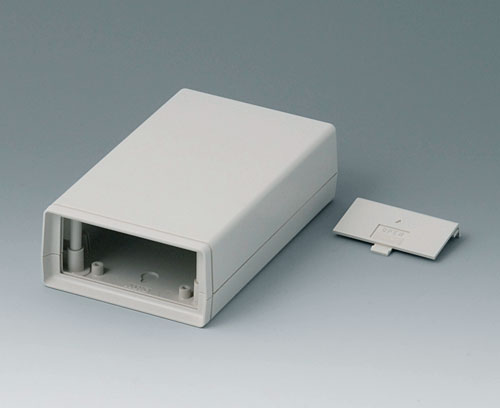

BOITIER COQUILLES V 155, Vers. IV

Boitier en plastique en deux parties avec face avant ouverte. Plaque avant (comme accessoire) à glisser dans la rainure de guidage. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.

Version

Avec logement de piles pour 1 pile plate 9 V (PP3) ou 2 piles rondes NR6 1,5 V (AA)

Fourniture

Partie supérieure, partie inférieure, couvercle de logement piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

A9108123 Plaque avant / arrière V, O 155

A9108123

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940834.

Fourniture 1 plaque avant

Fermer

A9108123

Plaque avant / arrière V, O 155
Produit ajouté à votre panier
Verre acrylique
rouge transparent
81,9x35,6x1mm
A9109121 Plaque avant / arrière V, O 155

A9109121

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940834.

Fourniture 1 plaque avant

Fermer

A9109121

Plaque avant / arrière V, O 155
Produit ajouté à votre panier
Aluminium
anodisé mat
81,9x35,6x1mm

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9190014 Ressorts de contact, 2 x AA

A9190014

Ressorts de contact, 2 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 1 contact double gauche, 1 contact simple plus, 1 contact simple moins

Fermer

A9190014

Ressorts de contact, 2 x AA
Produit ajouté à votre panier
Acier
nickelé
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

Fermer

A9250250

Pièce de maintien
Produit ajouté à votre panier
PE cellulaire
50x25x4mm

Accessoires "protection"

A9108120 Bandes de contact V, O, G 155

A9108120

Bandes de contact V, O, G 155 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

Fermer

A9108120

Bandes de contact V, O, G 155
Produit ajouté à votre panier
Aluminium

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9408346

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
95 mm
Profondeur
158 mm
Hauteur
45 mm
Long. circuit imprimé,
partie inférieure
113 mm
Larg. circuit imprimé,
partie inférieure
77 mm
Long. circuit imprimé,
partie supérieure
142 mm
Long. circuit imprimé,
partie supérieure
77 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
152 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
