Accessoires pour les boitiers
A9406343

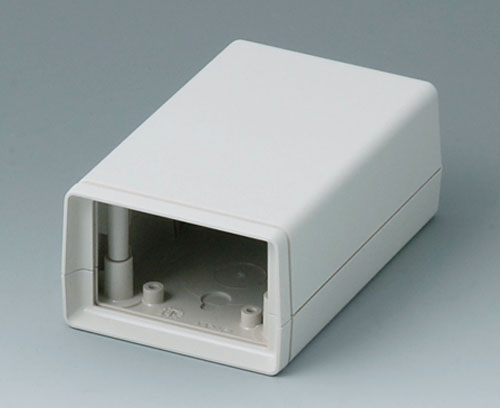

BOITIER COQUILLES V 110, Vers. I
Boitier en plastique en deux parties avec face avant ouverte. Plaque avant (comme accessoire) à glisser dans la rainure de guidage. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.
VersionSans logement piles
FourniturePartie supérieure, partie inférieure, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9406343
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires pour compléter
A9106123
Plaque avant / arrière V 110
Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940634.
Fourniture 1 plaque avant
A9106123
Plaque avant / arrière V 110Produit ajouté à votre panier
rouge transparent
59,3x37x1mm
A9107121
Plaque avant / arrière V 110
Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940634.
Fourniture 1 plaque avant
A9107121
Plaque avant / arrière V 110Produit ajouté à votre panier
anodisé mat
59,3x37x1mm
Accessoires "protection"
A9106095
Bandes de contact V, G 110
Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).
Fourniture 1 bande de contact
A9106095
Bandes de contact V, G 110Produit ajouté à votre panier
Accessoires "muraux/support"
A9204108
Pattes de fixation
Support mural extérieur pour Boitiers Coquilles 110, 155 et 190. Fixation au boitier par vis spéciales pour boitier.
Fourniture 4 pattes de fixation
A9204108
Pattes de fixationProduit ajouté à votre panier
gris silex RAL 7032
B1350048
Jeu de support mural
Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.
Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage
B1350048
Jeu de support muralProduit ajouté à votre panier
gris silex RAL 7032
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
A9172107
Clip de poche
Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.
Fourniture 1 clip de poche, jeu de montage
A9172107
Clip de pocheProduit ajouté à votre panier
gris blanc RAL 9002
62x30mm
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9207150
Pieds anti-glissant 6,5 x 2 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9207150
Pieds anti-glissant 6,5 x 2 mmProduit ajouté à votre panier
A9250807
Étrier basculable
Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.
Fourniture 1 étrier, jeu de montage
A9250807
Étrier basculableProduit ajouté à votre panier
gris blanc RAL 9002
A9250817
Étrier basculable
Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.
Fourniture 1 étrier, jeu de montage
A9250817
Étrier basculableProduit ajouté à votre panier
gris blanc RAL 9002
Options de produit pour A9406343
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Largeur
72 mm
Profondeur
114 mm
Hauteur
45 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
99 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
54 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
98 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
54 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 259 KB
- Fichier AutoCAD DWG 601 KB
- Fichier AutoCAD DXF 2 080 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 979 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008471.x_t 2 731 KB
- 00008471.STEP 8 668 KB
- 00008471.SAT 8 936 KB
Poids/1 pc
85 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9406343 et transmettez-nous votre demande de devis.
