A9404331

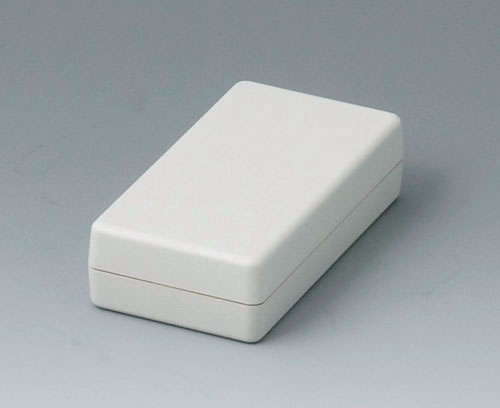

BOITIER COQUILLES G 85, Vers. I
Boitier en plastique en deux parties. Face avant et face arrière fermées. Des guides et des goujons de fixation montés dans les parties supérieures et inférieures pour le montage de cartes à circuits imprimés.
VersionSans logement piles
FourniturePartie supérieure, partie inférieure, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9404331
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "protection"
A9104073
Bandes de contact V, G 85
Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).
Fourniture 1 bande de contact
A9104073
Bandes de contact V, G 85Produit ajouté à votre panier
A9104250
Jeu de joints G 85
Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.
Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis
A9104250
Jeu de joints G 85Produit ajouté à votre panier
Accessoires "porter"
A9100001
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.
Fourniture 1 anneau
A9100001
AnneauProduit ajouté à votre panier
volcan
A9172107
Clip de poche
Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.
Fourniture 1 clip de poche, jeu de montage
A9172107
Clip de pocheProduit ajouté à votre panier
gris blanc RAL 9002
62x30mm
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9207150
Pieds anti-glissant 6,5 x 2 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9207150
Pieds anti-glissant 6,5 x 2 mmProduit ajouté à votre panier
Options de produit pour A9404331
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : jeu de joints
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
45 mm
Profondeur
85 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
76 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
75 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
38 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 203 KB
- Fichier AutoCAD DWG 390 KB
- Fichier AutoCAD DXF 1 308 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 635 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008463.x_t 2 706 KB
- 00008463.STEP 6 810 KB
- 00008463.SAT 7 463 KB
Poids/1 pc
32 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
