B2514107

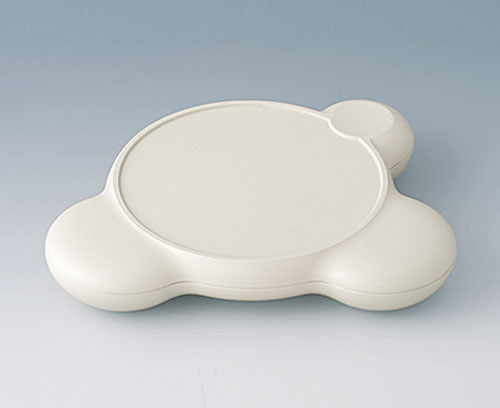

BLOB PANEL

Un boitier pouvant être tenu et manipulé des deux mains. Conception du boitier en deux parties avec disposition symétrique des zones de saisie. Surface en creux pour les claviers à membrane. Zone en creux séparée pour fonction spéciale. Bossages de fixation pour circuit imprimé dans la partie supérieure.

Fourniture

Partie supérieure et partie inférieure, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

AltText

A9193033

Protection contre l'inversion de polarité, pôle positif AA Pour clip de pile, pile ronde AA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.

Fourniture 1 protection contre l’inversion de polarité

Fermer

A9193033

Protection contre l'inversion de polarité, pôle positif AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
AltText

A9193034

Protection contre l'inversion de polarité, pôle positif AAA Pour clip de pile, pile ronde AAA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.

Fourniture 1 protection contre l’inversion de polarité

Fermer

A9193034

Protection contre l'inversion de polarité, pôle positif AAA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
AltText

A9193035

Clip de pile, AA Pour piles rondes AA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.

Fourniture 1 clip de pile

Fermer

A9193035

Clip de pile, AA
Produit ajouté à votre panier
Acier
nickelé
AltText

A9193036

Clip de pile, AAA Pour piles rondes AAA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.

Fourniture 1 clip de pile

Fermer

A9193036

Clip de pile, AAA
Produit ajouté à votre panier
Acier
nickelé
AltText

A9193037

Support de pile ronde R09, Ø 20 mm Pour piles rondes de 20 mm de diamètre, par ex. CR2016, CR2025, CR2032. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193037

Support de pile ronde R09, Ø 20 mm
Produit ajouté à votre panier
AltText

A9193038

Support de pile ronde R09, Ø 23 mm Pour piles rondes de 23 mm de diamètre, par ex. CR2320, CR2325, CR2354. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193038

Support de pile ronde R09, Ø 23 mm
Produit ajouté à votre panier
AltText

A9193039

Support de pile ronde R09, Ø 12 mm Pour piles rondes de 12 mm de diamètre, par ex. CR1216, CR1220. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193039

Support de pile ronde R09, Ø 12 mm
Produit ajouté à votre panier
AltText

A9193040

Support de pile ronde R09, Ø 16 mm Pour piles rondes de 16 mm de diamètre, par ex. CR1612, CR1620. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193040

Support de pile ronde R09, Ø 16 mm
Produit ajouté à votre panier

Accessoires "protection"

AltText

B2610101

Passe-câble, 5,0 - 5,9 Utilisation universelle. Les passe-câbles enfichables constituent un raccord de forme esthétique pour les applications par câble. Alésage rond nécessaire.

Version Pour les câbles de 5,0 à 5,9 mm de diamètre

Fourniture 1 passe-câble

Fermer

B2610101

Passe-câble, 5,0 - 5,9
Produit ajouté à votre panier
TPE
volcan
AltText

B2610111

Passe-câble, 4,2 - 5,0 Utilisation universelle. Les passe-câbles enfichables constituent un raccord de forme esthétique pour les applications par câble. Alésage rond nécessaire.

Version Pour les câbles de 4,2 à 5,0 mm de diamètre

Fourniture 1 passe-câble

Fermer

B2610111

Passe-câble, 4,2 - 5,0
Produit ajouté à votre panier
TPE
volcan
AltText

B2610121

Passe-câble, 3,4 - 4,2 Utilisation universelle. Les passe-câbles enfichables constituent un raccord de forme esthétique pour les applications par câble. Alésage rond nécessaire.

Version Pour les câbles de 3,4 à 4,2 mm de diamètre

Fourniture 1 passe-câble

Fermer

B2610121

Passe-câble, 3,4 - 4,2
Produit ajouté à votre panier
TPE
volcan
AltText

B2614001

Joint Panel Utilisation : pour l'augmentation du degré de protection du BLOB PANEL.

Fourniture 1 joint

Fermer

B2614001

Joint Panel
Produit ajouté à votre panier

Accessoires "vis"

AltText

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
AltText

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Options de produit pour B2514107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : joint
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
200 mm
Largeur
165 mm
Hauteur
36 mm
Long. circuit imprimé,
partie supérieure
186 mm
Long. circuit imprimé,
partie supérieure
151 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
140 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
